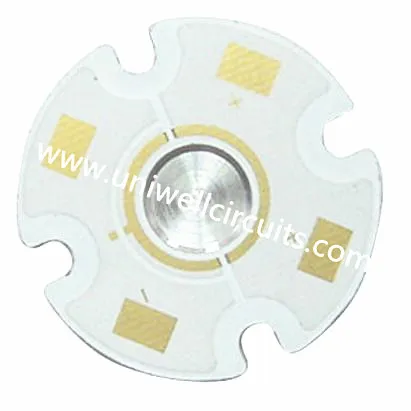

Tarjeta de circuitos impresos base de aluminio de múltiples capas
1. descripción del producto
| Tarjeta de circuitos impresos base de aluminio de múltiples capas | Layer: 4Layer |
Material: FR4 | Mini orificio: 0.2 mm |
Espesor: 1.6mm | Mini ancho / espacio: 4mil / 4mil |
Espesor de cobre: 1 oz | Puntos de prueba: 3500 |
Acabado: ENIG | Máscara de soldadura: LPI Blanco |
Función: LED pcb |
Ventaja de la placa de circuito impreso de base de aluminio
● La disipación de calor es dramáticamente superior a las construcciones estándar FR-4.
● Los dieléctricos utilizados son típicamente de 5 a 10 veces tan térmicamente conductivos como los vidrios epoxídicos convencionales y una décima parte del grosor
● Transferencia térmica exponencialmente más eficiente que una PCB rígida convencional.
● Se pueden usar pesos de cobre más bajos que los sugeridos por las tablas de aumento de calor del IPC.
Uniwell ha estado produciendo Tableros de circuitos impresos de aluminio (también llamados PCBs con base de metal) durante más de una década, y todos ellos están aprobados por ISO9001, ISO14001, TS16949 y UL.
2. Certificaciones internacionales
la calidad superior de nuestros productos está garantizada por certificaciones internacionales. Hemos aprobado muchas certificaciones internacionales y puede confiar plenamente en nuestro producto.
3. PCBs de aluminio
Cada diseño de placa de circuito impreso (PCB) rígido y flexible es diferente, personalizado para cumplir con el propósito de la placa. Lo mismo es cierto para el material base de PCB: la fibra de vidrio es un material base popular, pero los PCB basados en aluminio también son muy efectivos en muchas aplicaciones. Los PCB de aluminio consisten en un laminado recubierto de cobre y de base metálica que ofrece un alto rendimiento, que incluye una excelente conductividad térmica y aislamiento eléctrico.
Millennium Circuits Limited, ubicado en Harrisburg, Pennsylvania, es un proveedor líder de una amplia gama de placas de circuitos impresos, que incluyen PCB de aluminio con núcleo metálico o de metal para la industria automotriz, aeroespacial, de productos de consumo y médica. Esta es nuestra opinión sobre los usos y beneficios de los PCB basados en aluminio. Obtener precios y tiempo de entrega
Una PCB de aluminio es una placa basada en metal y su estructura se divide en tres capas:
Las placas de circuitos impresos de aluminio también se conocen como PCB de base metálica, y están formadas por laminados de metal recubiertos por capas de circuitos de lámina de cobre. Están hechos de placas de aleación que son una combinación de aluminio, magnesio y silumina (Al-Mg-Si). Las PCB de aluminio ofrecen un excelente aislamiento eléctrico, un buen potencial térmico y un alto rendimiento de mecanizado, y se diferencian de otras PCB de varias maneras importantes.
La capa base consiste en un sustrato de aleación de aluminio. El uso de aluminio hace que este tipo de PCB sea una excelente opción para la tecnología de agujeros pasantes, que se analizará más adelante en este artículo.
La capa de aislamiento térmico es un componente críticamente importante de la PCB. Contiene un polímero cerámico que tiene excelentes propiedades viscoelásticas, gran resistencia térmica y defiende la PCB contra las tensiones térmicas y mecánicas.
La capa del circuito contiene la lámina de cobre mencionada anteriormente. En general, los fabricantes de PCB usan láminas de cobre que van de una a 10 onzas.
La capa dieléctrica de aislamiento absorbe calor a medida que la corriente fluye a través de los circuitos. Esto se transfiere a la capa de aluminio, donde el calor se dispersa.
Lograr la salida de luz más alta posible da como resultado un aumento del calor. Los PCB con resistencia térmica mejorada extienden la vida útil de su producto terminado. Un fabricante calificado le proporcionará una protección superior, mitigación de calor y confiabilidad de parte. En MCL, nos apegamos a los estándares excepcionalmente altos que requieren sus proyectos.
Nos gusta que nuestros clientes estén tan informados como puedan sobre los diferentes tipos de productos que ofrecemos en UNIWELLL. Aunque los convertidores de potencia y los proyectos de iluminación son los usuarios más grandes de PCB con base de metal, existen muchos usos diferentes. Los fabricantes de PCB LED constituyen la mayoría de los tableros de circuitos basados en metal, y pueden beneficiarse de las ventajas del material de PCB con núcleo de aluminio. Cada proveedor de PCB con núcleo de aluminio debería ayudar a sus clientes a evaluar sus necesidades de control térmico y aislamiento. Las PCB de núcleo de aluminio se usan generalmente con máscara de soldadura blanca o negra y MCL tiene una máscara blanca específica para aplicaciones de LED.
Preguntas más frecuentes
P: ¿Cómo mantenemos nuestros precios bajos?
Tenemos relaciones con una gran cantidad de fabricantes de tableros y podemos encontrar la mejor fuente de PCB para ahorrar de manera constante sus costos, cumplir con su cronograma de desarrollo, satisfacer sus necesidades de creación de prototipos o producción masiva.
P: ¿Qué es Test NRE?
El Test NRE es un "gasto no recurrente" por única vez para la prueba eléctrica. Este cargo es opcional, pero cuando se paga, todas las placas de circuitos se probarán todas y cada una de las veces que se solicite el número de pieza y la revisión sin cargo adicional.
P: ¿ Cuándo paga una tarifa NRE de herramientas para mi placa de circuito impreso?
Solo pagará un cargo por herramientas si va directamente a Producción (Custom Spec) sin haber pedido un Proto (Standard Spec) como primer paso. No cobramos herramientas para Protos (Standard Spec) y tampoco cargamos Tooling si el proto (Standard Spec) se reordena para producción (Standard Spec).
P: Si solo tiene un cambio menor en mi diseño, ¿le cobramos a Tooling NRE?
Cuando realiza algún cambio en su placa de circuito impreso, le asignamos herramientas completamente nuevas. Esto ayuda a evitar que se utilicen obras de arte antiguas o programas de CNC. Incluso un cambio menor requerirá el mismo proceso que los archivos nuevos, por lo que se aplicará un cargo por herramientas. Por favor, póngase en contacto con su vendedor para más detalles.
P: ¿A qué estándares de aceptabilidad construimos?
IPC A600 Clase 2 a IPC 6012 Clase 3A
