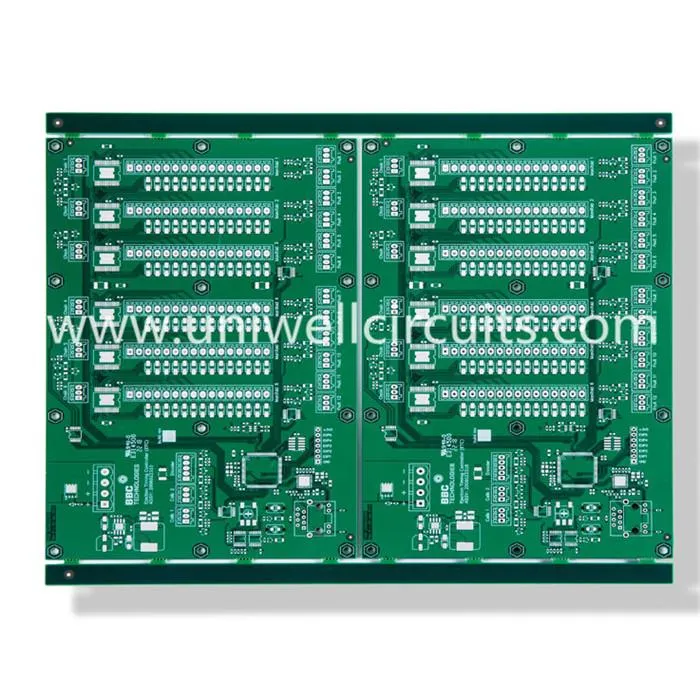

Placa de Circuito LED

Placa de Circuito LED

1. Información de la empresa Con sede en Shenzhen, UNIWELL circuits cO., LTD. en el diseño, desarrollo, fabricación y venta de PCBs de doble cara y de múltiples capas (placa de circuito impreso) de alta precisión, centrándose en volúmenes de giro rápido, prototipo, medianos y grandes, también podría proporcionar: - Contrato de PCB ...

1. producción presente

图片 283_ 副本 .jpg

Especificación:
Capa: 4
Espesor de la placa: 1.6 mm
Tratamiento superficial: inmersión en plata.
Material: FR4 TG170.
Ancho de línea mínima / distancia de línea: 8 / 10mil
Peso de cobre: 105μm

Uniwell proporciona una sola placa lateral, una placa de doble capa, un jabalí multicapa (hasta 32 capas), una placa flexible de un solo lado, una placa flexible de doble cara y una placa flexible de varias capas, una placa rígida-flexible, etc.
El giro rápido y rápido del prototipo sin sacrificar la calidad es el personaje más grande.

2. Información de la empresa
Con sede en Shenzhen, Uniwell circuits cO., LTD. en el diseño, desarrollo, fabricación y venta de PCBs de doble cara y de múltiples capas (placa de circuito impreso) de alta precisión, centrándose en volúmenes de giro rápido, prototipo, medianos y grandes, también podría proporcionar:
- Fabricación por contrato de PCB
- Servicios de montaje de PCB
- Diseño y venta de PCB
- Adquisición de componentes y gestión de materiales
- Diseño de producto
- Prototipos rápidos de PCB y PCBA
- Montajes de cables y cables
- Plásticos y moldes
- AOI, prueba de rayos X, otro servicio de prueba de funcionamiento

3. El diseño de PCB de alta calidad debe ocuparse del inventario.
El diseño de los componentes es una premisa básica para diseñar diagramas de PCB de alta calidad. Los requisitos para el diseño de los componentes incluyen la instalación, el estrés, la calefacción, la señal y la estética.
El diseño de los componentes es una premisa básica para diseñar diagramas de PCB de alta calidad.

1) diseño de los componentes
Los requisitos para el diseño de los componentes incluyen la instalación, el estrés, la calefacción, la señal y la estética.

1.1.Instalación
Se refiere a las situaciones de aplicación específicas, para instalar la placa de circuito suavemente en el chasis, carcasa, ranura, no interferencia espacial, como un accidente de cortocircuito, y hacer los conectores especificados en una posición específica en el chasis o caja y presentar un serie de requisitos básicos. No entraré en eso.

1.2.El estrés
La placa de circuito debe ser capaz de soportar todo tipo de fuerzas externas y vibraciones durante la instalación y operación. Por lo tanto, la placa de circuito debe tener una forma razonable, y la posición de varios agujeros (agujeros de tornillo y agujeros de forma especial) en la placa debe ser arreglado razonablemente.Generalmente, la distancia entre el agujero y la placa es mayor que el diámetro del agujero.Al mismo tiempo, también debe tenerse en cuenta que las secciones más débiles de las placas causadas por los agujeros de forma especial también deben tener suficiente resistencia a la flexión. El conector de la placa "extiende" directamente la carcasa del equipo, especialmente para garantizar la fiabilidad del uso a largo plazo.

1.3.Caliente
En el caso de dispositivos de alta potencia y calefacción, además de garantizar las condiciones de disipación de calor, debe colocarse en la posición adecuada. Especialmente en el sistema de simulación de precisión, es necesario prestar especial atención a los efectos adversos del campo de temperatura. generado por estos dispositivos en el circuito de preamplificador frágil. En general, una gran parte de la potencia debe separarse en un módulo, y algunas medidas de aislamiento térmico deben tomarse con el circuito de procesamiento de la señal.

1.4.La señal
La interferencia de señal es el factor más importante a tener en cuenta en el diseño de PCB. Varios aspectos básicos son: circuito de señal débil y separación de circuito de señal fuerte o incluso aislamiento; la parte de CA está separada de la parte de CC; la parte de alta frecuencia está separada de la parte de baja frecuencia; Observe la dirección de la línea de señal; La disposición de las líneas de tierra; Protección adecuada, filtración y otras medidas. Estos son muchos argumentos que se han enfatizado una y otra vez, y que no se repiten aquí.

1.5.Beautiful
No solo debe considerar la colocación ordenada y ordenada de los componentes, sino también considerar el flujo elegante de la línea. Como el profano general a veces enfatiza el primero, es necesario evaluar las ventajas y desventajas del diseño del circuito. Para obtener una imagen del producto, se debe dar prioridad a la primera cuando el rendimiento no es exigente. Sin embargo, en el caso de alto rendimiento, si tiene que usar un panel doble, y la placa de circuito está encerrada dentro de ella, debe dar prioridad a la belleza de la línea para caminar. La próxima sección discutirá la "estética" del cableado.

2) Principio de cableado
La siguiente es una introducción detallada a algunas de las medidas antiinterferentes menos comunes en la literatura. Considerando la aplicación práctica, especialmente en la versión de prueba del producto, todavía se utiliza una gran cantidad de paneles dobles, y los siguientes contenidos son principalmente para paneles dobles .

2.1.Cableado "estética"
Evita los ángulos rectos cuando giras e intenta hacer una transición con una diagonal o arco.
La línea debe ser ordenada y ordenada, y organizarse en diferentes categorías, lo que no solo puede evitar la interferencia mutua de diferentes señales, sino también facilitar la inspección y modificación. Para el sistema digital, las líneas de señal del mismo campo (por ejemplo, línea de datos, dirección línea) entre no tiene que preocuparse por el problema de la interferencia, pero le gusta leer, escribir, controlar la señal del reloj, debe ser la mejor línea de tierra protegida.

Piso grande (se analizará más adelante), el cable de tierra (debe ser "cara") y tratar de mantener una distancia razonablemente igual entre las líneas de señal, en la premisa de evitar cortocircuitos, fugas cerca tanto como sea posible.

Para sistemas de corriente débil, las líneas de tierra y de energía deben estar lo más cerca posible.
Use el sistema del componente de la tabla, la línea de señal está lo más llena posible.

2.2. Diseño de fondo.
Hay mucha discusión sobre la importancia y el principio de disposición de la línea de base en la literatura, pero todavía hay una falta de introducción detallada y precisa al diseño de la línea de tierra en el PCB real. Mi experiencia es que, para mejorar la fiabilidad del sistema (en lugar de simplemente hacer un prototipo experimental), la línea de tierra no se puede exagerar, especialmente en el procesamiento de señal débil. Para ello, no debemos escatimar esfuerzos para implementar el principio de "propagación de área grande".

Al pavimentar el terreno, debe ser como una rejilla, a menos que esté fragmentado por otras líneas. El rendimiento térmico y la conductividad de alta frecuencia de la red son mucho mejores que las de toda la tierra. En el cableado de panel doble, a veces es necesario para separar el cable de tierra con el fin de caminar por la línea de señal, lo cual es extremadamente desfavorable para mantener una resistencia al suelo suficientemente baja. Por esta razón, se debe adoptar una serie de medios "inteligentes" para garantizar la "suavidad" de la corriente. Estas técnicas incluir:

Se utiliza una gran cantidad de componentes de montaje en superficie para eliminar el espacio "original" ocupado por los orificios de soldadura.

Aproveche al máximo el espacio positivo: el uso extensivo de componentes de montaje en superficie de ocasiones, para tratar de hacer que las líneas de señal vayan arriba, en la medida de lo posible para aterrizar en el fondo "desinteresado", también implica numerosos consejos finos, tengo mi libro en una de las habilidades de PCB: perno de intercambio tiene un recluta, hay muchos hechizos similares, continuará escribiendo.

La disposición razonable de las líneas de señal, abordará en áreas críticas, especialmente el "corazón" (aquí está relacionado con la comunicación de tierra de la placa completa) "a" al suelo, siempre y cuando el diseño cuidadoso, todavía puede hacerlo.

Cooperación negativa y positiva: a veces un lado en el plato, el suelo está "desesperado", puede tratar de hacer que los dos lados del cableado se coordinen entre sí en este momento, "No puedo quedarme aquí tiene su propio lugar para ti" , en la posición opuesta correspondiente al vacío, un pedazo de césped suficientemente extendido, nuevamente a través del número, ubicación, vía razonablemente razonable (teniendo en cuenta que el agujero tiene mayor resistencia), a través de este? Quot; "El puente" será dividido a la fuerza por las líneas de las líneas de señal que se han cruzado, pero son reacias a ser unidas, y esperamos que los dos lados unificados del estrecho de Taiwan se integren en una conductividad eléctrica suficiente.

El número de la pared del perro: es muy difícil salir del lugar y no querer que la enorme línea de tierra sea cortada por una sola línea de señal, deje que esto indique una injusticia, camine por el cableado. A veces , No estoy contento con simplemente sacar un cable pelado, la señal con precisión y necesito pasar por una resistencia u otras "patas largas", puedo perfectamente justificar extender el pasador del dispositivo, la posición del puente a tiempo parcial, tanto a través de la señal, y evitar el puente de estos nombres indecorosos: - (en la mayoría de los casos, por supuesto, siempre puedo hacer una señal desde el lugar correcto para evitar el suelo por la cruz, la única necesidad es la observación y la imaginación.

Como mínimo, la ruta de la corriente de tierra debe ser razonable, y la corriente grande y la corriente de señal débil no deben avanzar una al lado de la otra. A veces, al elegir un camino razonable, una hilera de líneas de tierra vale un grupo configurado de manera irracional.

Finalmente, dicho sea de paso, hay un dicho famoso: "puedes confiar en tu madre, pero nunca confíes en tu tierra". En ocasiones de procesamiento de señales muy débiles (por debajo de microvoltios), incluso de manera directa asegura el constante potencial de tierra , en los puntos clave de la diferencia de potencial de tierra aún se desea más que la amplitud de la señal procesada, al menos en el mismo orden de magnitud, aunque el potencial estático derecho, la diferencia de potencial instantánea puede ser aún muy grande. Para tal ocasión, el primer principio es hacer que el circuito funcione de manera independiente del potencial de tierra como sea posible.

2.3. Diseño de línea de potencia y filtrado de potencia.
No estoy de acuerdo con la literatura general de que la línea de alimentación debe ser lo más gruesa posible. Solo en alta potencia (1 segundo en la corriente de suministro de energía promedio puede alcanzar 1 a), debe garantizar suficiente ancho de cable de alimentación (mi experiencia, 50 mil por 1 una corriente correspondiente para satisfacer las necesidades de la mayoría de los casos). El ancho del cable de alimentación no es la clave si solo para evitar la interferencia de la señal. ¡Incluso, a veces las líneas eléctricas más finas son mejores! La calidad de la fuente de alimentación es generalmente no en su valor absoluto, sino en la fluctuación de la fuente de alimentación y la interferencia de la superposición. La clave para la interferencia de potencia es la capacitancia del filtro. Si su aplicación tiene requisitos estrictos para la calidad de la energía, ¡no escatime el condensador de filtro! usando la capacitancia del filtro, tenga en cuenta lo siguiente:

Todo el circuito del extremo de entrada de potencia debería ser una medida de filtrado "total", y varios tipos de condensadores deberían coincidir entre sí, "lo mismo no puede ser pequeño, al menos no está mal J para el sistema digital debe tener al menos 100 + 10 uF UF tantalio electrolítico + uF + 1 nf SMT parche 0.1. Alta frecuencia (100kHz) 100UF electrolisis + 10uF chip tantalio + 0.47uF parche + 0.1uf parche.Sistema de simulación de CA: para CC y sistemas analógicos de baja frecuencia: 1000uF | Electrolisis 1000uF + tantalio 10uF + parche 1uF + parche 0.1uF.

Debe haber un "conjunto" de condensadores de filtro alrededor de cada chip importante. Para los sistemas digitales, un parche de 0.1 uF es suficiente, la corriente general importante o de trabajo y un chip más grande también deben estar en un tantalio de 10 uF o 1 uF, el más alto chips de frecuencia de trabajo (CPU, cristales) y 10 nf | 470 pf o a 1 nf. La capacitancia debe estar lo más cerca posible del pin de energía del chip y tan directa como sea posible, cuanto más pequeña, más cerca.

Para la capacitancia del filtro de viruta, el interior (capacitancia del filtro al pie del tubo de potencia del chip) debe ser lo más grueso posible, preferiblemente con múltiples líneas finas. Suministrado con el condensador de filtro es fuente de voltaje de impedancia baja (ac) y suprime la interferencia de acoplamiento de intercambio. fuera de los pies del tubo del condensador (de la potencia principal a la capacitancia del filtro de a) el cable de alimentación no es tan importante, no debe ser demasiado ancho de línea gruesa, al menos para ocupar una gran cantidad de área de placa. En algunos sistemas de simulación, el poder también se requiere la entrada para usar la red de filtro RC para suprimir aún más la interferencia, mientras que la línea de alimentación más pequeña a veces tiene el efecto de la resistencia en el filtro RC, lo cual es beneficioso.

Para un sistema con un amplio rango de temperatura de operación, es importante tener en cuenta que el condensador electrolítico de aluminio puede reducir o incluso perder el efecto de filtración a baja temperatura, y en su lugar deben usarse los condensadores de tántalo apropiados. Por ejemplo, use tantalio 100 uF | Aluminio 1000uF en lugar de aluminio 470uF, o reemplazar aluminio 100uF con tántalo de chip 22uF.

Tenga en cuenta que los condensadores electrolíticos de aluminio no deben estar demasiado cerca de los dispositivos de calentamiento de alta potencia.

4. Nuestros principales clientes son de fabricantes medianos en la línea de electrónica de consumo, productos digitales, telecomunicaciones por radio, gestión industrial, automatización y tratamiento médico, etc. Nuestra sólida base de clientes ha traído un fuerte impulso para el crecimiento de la compañía.
