1. descripción del producto

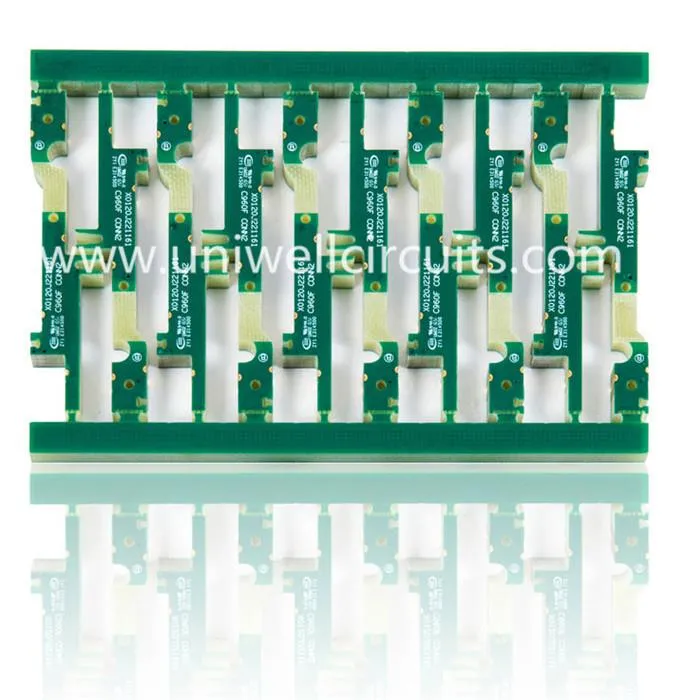

Especificación:
Capa: 2
Espesor de la placa: 2,45 mm
Tratamiento de superficie: oro de inmersión.
Material: FR4.
Ancho mínimo de línea / distancia de línea: 15 / 20mil
Agujero mínimo: 0.3 mm
Requisito especial: fregadero, ciega vía
Uniwell Circuits ofrece productos con certificación ISO9001, ISO14001, TS16949, UL, por lo que son ampliamente utilizados en comunicaciones, redes, productos digitales, control industrial, cuidado médico, aeronáutica y astronáutica, defensa y campos militares, también.

2. Con más de 10 años de desarrollo, creamos un equipo profesional de I + D que hace que tenga la última tecnología.
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 40 |
Max. cobre (interior / exterior) | 6OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
3. información de la empresa
Uniwell circuits co., LTD se encontró en 2007, en China, es una placa de circuito impreso integradora de la empresa, diseño y procesamiento de panel / interruptor de película de PVC. Después de una década de desarrollo, los circuitos de UNIWELL se han convertido en una empresa de alta tecnología que integra el diseño, el procesamiento, las ventas y los nuevos materiales de las planchas de impresión, las nuevas tecnologías y las nuevas tecnologías. Los circuitos de UNIWELL ya han sido aprobados por la certificación del sistema de gestión ambiental ISO9000 de certificación internacional de sistemas de calidad. El rendimiento del producto ha alcanzado el IPC de los EE. UU. Y las normas nacionales relacionadas.
Uniwell cuenta con equipos de producción avanzados y completos, todo el proceso se completa en la fábrica. Y tiene una serie de tecnologías patentadas. La placa de circuito de alta densidad y alta precisión fabricada por la compañía es ampliamente utilizada en instrumentos de precisión tales como computadoras, postes y telecomunicaciones, instrumentos industriales, instrumentos y electrodomésticos. Los clientes de la compañía están en todo el país, los principales clientes son: Samsung Electronics, Hisense Electronics, Sangle Solar Energy, Haier Appliance, Jiuyang Electrodomésticos, Gree Air Conditioners, Rennori, etc. A través de la red de ventas de nuestros clientes, nuestros productos se han vendido en los Estados Unidos, Singapur, Corea y otros lugares.

4. Rotación de ventas anual
5. PCB que procesa el manual de terminología de proceso especial.
1) Método de adición de proceso aditivo.
El proceso de crecimiento directo de una línea de conductor local en una capa química de cobre con la ayuda de un sustrato no conductor, con la ayuda de un agente de resistencia adicional (consulte la revista de información de la placa nº 47, P.62). El método de adición de la placa de circuito se puede dividir en diferentes formas, como la suma total, la semi adición y la adición parcial.
2) Panel posterior, placa de soporte del plano posterior.
Una placa de circuito con un grosor más grueso (como 0.093 ", 0.125"), que se usa especialmente para conectar otras placas. El método es insertar un conector multipolo (conector) en el orificio ajustado, pero no soldar, y luego cablear el conector a través del cable de guía de la placa, y luego cablee los alambres uno por uno.La placa de circuito general se puede insertar por separado en el conector.Debido a la placa especial, el agujero no puede soldar, pero dejar que la pared del agujero y la aguja uso de sujeción directamente, por lo que la calidad y la apertura es particularmente estricta, los pedidos no son muchos, la fábrica general de placas de circuito no quiere también no es fácil de recoger esta orden, en los Estados Unidos es casi un alto grado de la industria especial.
3) Proceso de aumento de acumulación.
Este es un nuevo campo de práctica delgada laminada, es la primera iluminación derivada del proceso de IBM SLC, en su planta de ensayo japonesa Yasu la producción de prueba comenzó en 1989, la ley se basa en el panel doble tradicional, ya que los dos panel exterior primera calidad integral tales como Probmer52 antes de revestir fotosensible líquido, después de medio endurecimiento y solución sensible como hacer las minas con la siguiente capa de forma superficial "sentido de agujero óptico" (Foto - Vía), y luego a aumento químico conductor de capa de cobre y cobre , y después de la imagen de línea y grabado, puede obtener el nuevo cable y con la interconexión subyacente agujero enterrado o agujero ciego.Estas capas repetidas proporcionarán múltiples capas de capas requeridas.Este método no solo elimina el costo de la perforación mecánica costosa, sino que también reduce su apertura a menos de 10mil.En los últimos 5 ~ 6 años, todo tipo de romper la capa tradicional adopta una tecnología de múltiples capas sucesivas, en el europeo i ndustry bajo empuje, haga tal BuildUpProcess, los productos existentes se enumeran más de más de 10 kinds.In además del "agujero sensible a la luz" anterior; Después de la eliminación de la piel de cobre, se realizan diferentes enfoques de "agujero" para la sustancia química alcalina agujeros de mordida, LaserAblation y PlasmaEtching de placas orgánicas.Y también es posible usar un nuevo tipo de resina semibridada recubierta con el nuevo "ResinCoatedCopperFoil", que está hecho de SequentialLamination a una placa multicapa más pequeña, más pequeña y más delgada. En el En el futuro, los productos electrónicos personales diversificados se convertirán en el mundo de este tipo de placas multicapa verdaderamente finas y delgadas.
4) cerámica Cermet.
Mezclado con polvo de metal, polvo de cerámica como agente de recubrimiento, puede colocarse en la cara de la placa de circuito (o interior) con una película gruesa o una película, como la tela de "resistencia" con reasentamiento, en lugar del ensamblaje cuando se acopla con una resistencia
5) Co-disparo.
Es un proceso de placa de circuito Híbrido (Híbrido), que ha sido impreso en una pequeña placa con líneas ThickFilmPaste, que se disparan a alta temperatura. Se quemó los diversos soportes orgánicos en la pasta de película gruesa, dejando las líneas del metal precioso conductores como conductores de interconexión.
6) Crossover, superposición.
El plano se cruza entre dos cables y las intersecciones se rellenan con dieléctrico. La superficie general de pintura verde de panel único más el puente de película de carbono, o la capa de agregado sobre el siguiente cableado se encuentra debajo de "más".
