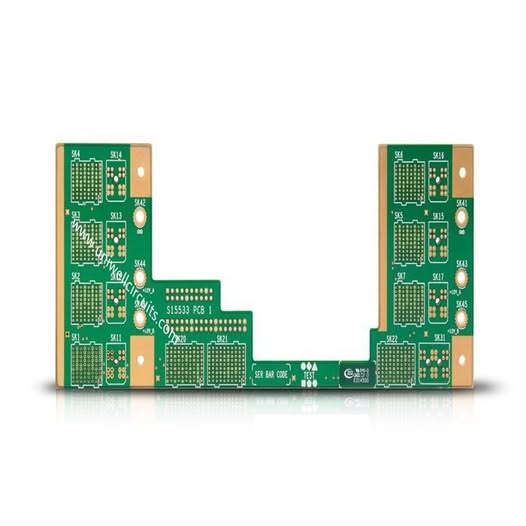

Shenzhen Uniwell Circuits Co., Ltd. es uno de los principales fabricantes y proveedores de circuitos Uniwell de 10 capas de PCB para equipos de CT y MRI. Certificado ISO13485 en China, también admite un servicio personalizado a bajo precio. Si vas a comprar circuitos Uniwell de alta calidad PCB de 10 capas para equipos de CT y MRI. Certificado ISO13485, bienvenido a obtener una cotización de nuestra fábrica.
Aplicaciones
Diagnóstico por imágenes: Bobinas de gradiente para resonancia magnética, transductores de ultrasonido.
Monitoreo de pacientes: Dispositivos de ECG portátiles, sensores inalámbricos de constantes vitales.
Robótica Quirúrgica: Tableros de control de alta-precisión para sistemas mínimamente invasivos.
Equipo de laboratorio: Analizadores de PCR, secuenciadores de ADN.
Especificaciones técnicas
| Parámetro | Especificación | Ventaja clave |
|---|---|---|
| Recuento de capas | 10 capas | Interconexiones de alta-densidad para diseños complejos |
| Grosor del tablero | 2,0 mm ±5% | Rigidez óptima para equipos médicos. |
| Mín. Tamaño del agujero | 0,2 mm (mecánico) | Admite microvías láser de precisión (opcional) |
| Mín. Ancho/espacio de línea | 3/3,5 mil (0,076/0,089 mm) | Imágenes LDI avanzadas para el control-de líneas finas |
| Espesor de la capa interna Cu | 0,5 onzas (17,5 micras) | Adaptación de impedancia optimizada (±5%) |
| Espesor de la capa exterior Cu | 1 onza (35 micras) | Capacidad de carga actual-mejorada |
| Acabado superficial | ENIG (Oro de Inmersión) | High durability (>10.000 ciclos de apareamiento) |
| Mín. Agujero-a-línea | 0,16 mm (6,3 mil) | La laminación simétrica reduce la deformación |
| Materia prima | Laminado-de baja pérdida (Df menor o igual a 0,002) | Minimiza el ruido de la señal para imágenes críticas |
Características principales
Fiabilidad de grado médico-
Certificado ISO 13485: Cumplimiento total de los estándares de fabricación de dispositivos médicos.
Integridad de la señal: Soportes10–40 Gbpstransmisión de datos de alta-velocidad para sistemas de imágenes (p. ej., escáneres de resonancia magnética y tomografía computarizada).
Estabilidad térmica: Funciona de manera confiable en ambientes de -40 grados a +150 grados, validado a través de 1000 ciclos térmicos.
Fabricación avanzada
Imagen directa por láser (LDI): Alcanza una precisión de alineación de ±5 μm para trazas de 3/3,5 mil.
Vías rellenas de resina-: Elimina los huecos para mejorar la resistencia mecánica y la consistencia de la señal.
Pruebas 100% Eléctricas: Las pruebas basadas en sondas volantes y dispositivos-garantizan cero defectos.
EMI/Control de ruido
Estrategias de blindaje: Las capas de capacitancia enterradas reducen la diafonía en conjuntos de sensores multi-canales.
Material de bajo-Dk: Estabilidad de la constante dieléctrica (Dk) Menor o igual a ±2% en todos los rangos de frecuencia (1–10 GHz).
