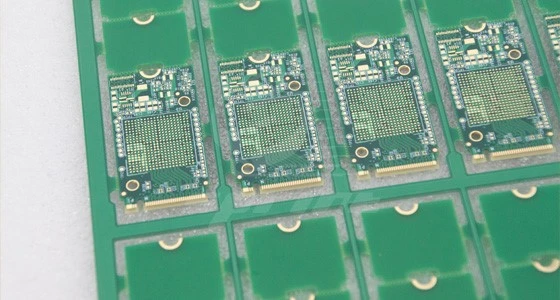

Eltarjeta de circuitosEs como una red de transporte urbano compleja y precisa, que conecta numerosos componentes electrónicos de manera ordenada para garantizar el funcionamiento estable del equipo. El desarrollo de placas de circuito, como eslabón clave en el proceso de fabricación de placas de circuito, es de gran importancia.
Principio de desarrollo
El desarrollo de placas de circuitos se basa en el principio de reacciones fotoquímicas. Al fabricar placas de circuito, primero se recubre uniformemente una capa de material fotosensible, como una película seca o una película húmeda fotoprotectora, sobre la superficie del laminado revestido de cobre-. Estos fotorresistentes son sensibles a longitudes de onda de luz específicas, como si se les hubiera asignado un "interruptor fotorresponsivo". Cuando una máscara con patrones de circuito se cubre con la capa de fotorresistente y se expone a la luz ultravioleta, el fotorresistente en el área transparente de la máscara sufre una reacción de fotopolimerización y la estructura molecular cambia de ser soluble en la solución reveladora a ser insoluble. Y en áreas no expuestas a la luz, el fotoprotector aún conserva su solubilidad. Luego, la placa de circuito se sumerge en una solución reveladora y el fotorresistente no expuesto se disuelve y se retira, lo que permite que el patrón del circuito se presente claramente en la superficie de la placa revestida de cobre-, como una luz brillante que brilla en la oscuridad, iluminando el contorno del diseño del circuito.
Proceso de desarrollo
preparación
Antes del desarrollo formal, es necesario asegurarse de que todos los materiales y equipos estén en buenas condiciones. Verifique si el tipo, la concentración y la temperatura de la solución de revelado cumplen con los requisitos del proceso. Los diferentes tipos de fotorresistentes corresponden a diferentes características de las soluciones de revelado, como las soluciones de revelado alcalinas comúnmente utilizadas para revelar fotorresistentes de película seca. Al mismo tiempo, se debe realizar una limpieza y depuración en los equipos de revelado, como las máquinas de revelado por pulverización o por inmersión, para garantizar un funcionamiento estable del equipo y una coordinación precisa de componentes como el sistema de transmisión y el sistema de pulverización.
Operación de desarrollo
Introduzca suavemente la placa de circuito expuesta en la máquina de revelado. En el revelado por aspersión, la boquilla de alta-presión rocía uniformemente y con fuerza el revelador sobre la superficie de la placa de circuito, y el revelador rápidamente entra en contacto con el fotorresistente no expuesto y sufre una reacción de disolución. A medida que la placa de circuito se mueve, toda la superficie se limpia una por una y los patrones del circuito se vuelven gradualmente más claros. El revelado por inmersión es el proceso de sumergir completamente la placa de circuito en un tanque que contiene una solución reveladora y agitarla adecuadamente para garantizar que la solución reveladora actúe completamente sobre el fotorresistente y disuelva la parte no expuesta. En este proceso, es crucial un control preciso del tiempo de desarrollo. Si el tiempo es demasiado corto, pueden aparecer residuos de fotorresistente no expuestos, lo que puede provocar problemas como cortocircuitos; Si el tiempo es demasiado largo, el borde fotorresistente expuesto se erosionará excesivamente, lo que hará que el circuito se vuelva más delgado o incluso se abra.
Enjuague y seque
Una vez completado el revelado, quedan solución reveladora residual e impurezas fotorresistentes disueltas en la superficie de la placa de circuito. Es necesario un enjuague inmediato con abundante agua para eliminar en profundidad estos residuos y evitar que repercutan negativamente en procesos posteriores. Después del enjuague, la humedad de la superficie de la placa de circuito se elimina utilizando métodos como el secado con aire caliente o el secado al vacío, de modo que la placa de circuito ingresa al siguiente proceso de fabricación en un estado seco y limpio, sentando una buena base para el grabado, la galvanoplastia y otros procesos.
Factores clave que afectan el efecto del desarrollo.
Parámetros del desarrollador
La concentración, la temperatura y el valor del pH del revelador tienen un impacto significativo en el efecto del revelado. La concentración excesiva y la velocidad de desarrollo rápida pueden causar fácilmente asperezas y un desarrollo excesivo del circuito; Baja concentración, velocidad de desarrollo lenta y posible desarrollo incompleto. La temperatura es igualmente crítica. A medida que aumenta la temperatura, la velocidad de reacción de revelado se acelera, pero temperaturas excesivamente altas pueden hacer que el fotoprotector se expanda y deforme, afectando la precisión; La temperatura es demasiado baja, lo que resulta en una baja eficiencia de desarrollo. También es necesario controlar estrictamente el valor del pH. Los diferentes fotorresistentes tienen requisitos específicos para el valor de pH de la solución de revelado y las desviaciones del rango apropiado pueden provocar un desarrollo anormal.
Calidad de exposición
El proceso de exposición determina el estado de polimerización del fotoprotector y es un requisito previo importante para el efecto de revelado. Energía de exposición insuficiente, polimerización incompleta del fotorresistente, fácil desprendimiento durante el revelado, lo que resulta en circuitos faltantes; Energía de exposición excesiva, polimerización excesiva del fotorresistente, dificultad en el revelado e incluso la posibilidad de que no se desarrolle. Además, factores como la precisión de la alineación y la uniformidad de la iluminación durante el proceso de exposición pueden afectar directamente la precisión y claridad del patrón del circuito, afectando así el efecto de desarrollo.
Rendimiento del equipo
El rendimiento de los equipos de desarrollo afecta directamente la calidad del desarrollo. La presión de la boquilla, el ángulo de pulverización y el rango de cobertura de la máquina reveladora de tipo pulverización determinan la uniformidad de la distribución de la solución reveladora en la superficie de la placa de circuito; El método de agitación y la intensidad de la máquina reveladora por inmersión afectan la eficiencia de la reacción entre la solución reveladora y el fotoprotector. No se puede ignorar la estabilidad de transmisión del equipo. Si la placa de circuito se sacude o se congela durante el proceso de desarrollo, provocará un desarrollo desigual y afectará gravemente la calidad del patrón del circuito.
