Como componente central de los sistemas electrónicos automotrices, el proceso de producción de placas de circuitos automotrices requiere una complejidad y precisión extremadamente altas. Desde el diseño hasta el producto terminado, cada paso tiene un impacto decisivo en el rendimiento y la calidad del producto. A continuación se muestra una breve descripción general del proceso de producción de placas de circuitos automotrices y los puntos clave a tener en cuenta durante este proceso.
1, preparación de materiales
El primer paso en la producción de placas de circuitos automotrices es la preparación del material, lo que requiere seleccionar materias primas adecuadas, como placas, láminas de cobre, resistencias de soldadura, fotorresistentes, etc. La selección de láminas de metal es crucial y se debe prestar especial atención a las características especiales del entorno operativo del automóvil, como altas temperaturas, vibraciones, etc. Por ejemplo, las placas de resina epóxica reforzadas con fibra de vidrio generalmente se seleccionan porque tienen buenas propiedades de aislamiento mecánico y eléctrico y pueden funcionar de manera estable en entornos complejos. La lámina de cobre requiere alta pureza y buena conductividad para garantizar una transmisión eficiente de las señales del circuito. El protector de soldadura y el fotorresistente también deben cumplir requisitos de proceso de alta-precisión para garantizar la exactitud de los patrones en el proceso de fabricación posterior.

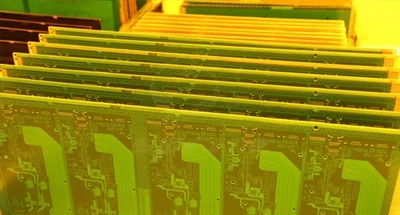

2, producción de capa interna
La producción de la capa interna es una etapa crítica en la producción de placas de circuito de la capa interna, que incluye principalmente pasos como la exposición y el revelado, el grabado y la limpieza. En primer lugar, aplique uniformemente el fotorresistente en el tablero revestido de cobre-y proyecte el patrón del circuito diseñado sobre el fotorresistente a través de una máquina de exposición. Después del revelado, se retira la parte no expuesta del fotoprotector, dejando al descubierto la lámina de cobre que se debe grabar. Continuando con el proceso de grabado, la lámina de cobre no deseada se elimina utilizando una solución de grabado específica, dejando patrones de circuito precisos. Finalmente, la solución de grabado residual y las impurezas se eliminan mediante un proceso de limpieza para garantizar la limpieza y calidad de la placa de circuito interior.
3, laminación
El proceso de laminación consiste en combinar la capa interior con la lámina de cobre exterior prefabricada mediante tecnología de laminación. Antes de la laminación, la placa de circuito interior debe tratarse ennegrecida o dorada para mejorar la fuerza de unión entre la superficie de la lámina de cobre y la resina. Luego, apile el tablero de la capa interior, la lámina semicurada (lámina de PP) y la lámina de cobre exterior en secuencia de acuerdo con los requisitos de diseño y colóquelos en la máquina laminadora. En un ambiente de alta-temperatura y alta-presión, la lámina semicurada se funde y llena los espacios entre las capas, uniéndolas estrechamente para formar una estructura de placa de circuito multi-capa. Durante el proceso de laminación, el control de la temperatura, la presión y el tiempo es crucial, lo que afecta directamente la fuerza de unión entre las capas y el rendimiento general de la placa de circuito.
4, agujero de perforación
Una vez completada la producción de placas de circuitos multi-capas, se requiere una perforación precisa para preparar las conexiones conductoras posteriores. El proceso de perforación utiliza equipos de perforación de alta-precisión para perforar orificios de diferentes diámetros y profundidades en la placa de circuito según los requisitos de diseño. Estos orificios se utilizarán para instalar pines de componentes electrónicos o lograr conexiones eléctricas entre diferentes capas. El requisito de precisión de perforación es extremadamente alto e incluso pequeñas desviaciones pueden provocar errores en la conexión del circuito, lo que afecta la funcionalidad de la placa de circuito. Por lo tanto, los equipos de perforación suelen estar equipados con sistemas de posicionamiento avanzados y dispositivos de control automatizados para garantizar la precisión de las posiciones de perforación.
5, galvanoplastia
La galvanoplastia es el proceso de formar una capa de cobre en la pared de un orificio mediante galvanoplastia para lograr la conexión eléctrica entre los circuitos interior y exterior. En primer lugar, sumerja la placa de circuito en una solución de galvanoplastia que contenga iones de cobre y realice un revestimiento químico de cobre en la superficie de la pared del orificio para formar una fina capa de cobre inicial. Luego, se aplica una corriente a través del tanque de revestimiento para depositar continuamente iones de cobre en la solución de revestimiento sobre la capa de cobre inicial bajo la acción de un campo eléctrico, espesando gradualmente la capa de cobre en la pared del orificio para lograr el espesor requerido. La capa de cobre galvanizado debe tener buena conductividad, uniformidad y adhesión para garantizar la confiabilidad de las conexiones del circuito.
6, producción de capa exterior
La producción de capas externas es similar a la de las capas internas, y requiere la producción de circuitos externos, que incluyen fotolitografía, grabado y otros pasos. Después de la galvanoplastia, la superficie de la placa de circuito se recubre nuevamente con fotoprotector y el patrón del circuito exterior se transfiere al fotoprotector mediante exposición y revelado. Luego, se elimina la lámina de cobre innecesaria para formar un circuito exterior preciso. Este proceso también requiere una operación de alta-precisión para garantizar conexiones precisas entre el circuito exterior, el circuito interior y los orificios de perforación.
7, producción de capa de máscara de soldadura.
La producción de una capa de máscara de soldadura consiste en formar una capa de máscara de soldadura en la placa de circuito, cuya función principal es proteger el circuito y facilitar la soldadura. Mediante serigrafía o pulverización, se cubre uniformemente una capa de tinta de máscara de soldadura sobre la superficie de la placa de circuito y luego se cura a alta temperatura para formar una capa de máscara de soldadura. La capa de máscara de soldadura reserva posiciones para almohadillas de soldadura y vías, mientras que otras partes están cubiertas con tinta de máscara de soldadura para evitar cortocircuitos durante el proceso de soldadura, al mismo tiempo que protege el circuito de la erosión ambiental externa, mejorando la estabilidad y confiabilidad de la placa de circuito.
8, serigrafía
El proceso de serigrafía implica imprimir etiquetas, posiciones de componentes y otra información en la placa de circuito. Utilizando la tecnología de serigrafía, se cubre una plantilla de pantalla prefabricada en una placa de circuito y se presiona tinta a través del patrón de la plantilla usando un raspador para imprimir en la superficie de la placa de circuito. Estas marcas e información ayudan a identificar rápidamente la ubicación y función de los componentes durante los procesos posteriores de montaje y mantenimiento, mejorando la eficiencia del trabajo. La claridad y precisión de la serigrafía también afectan la calidad general y la capacidad de mantenimiento de la placa de circuito.
9, inspección de calidad
Posteriormente, se requiere una inspección de calidad exhaustiva del producto para garantizar el cumplimiento de las normas pertinentes. La inspección de calidad incluye inspección visual, verificando si hay rayones, manchas, deformaciones de la lámina de cobre y otros defectos en la superficie de la placa de circuito; Mida las dimensiones y verifique si las dimensiones externas de la placa de circuito cumplen con los requisitos de diseño; E inspeccionar la calidad de procesos como máscara de soldadura y serigrafía. Para placas de circuitos multi-capas, también puede ser necesario un análisis de corte para comprobar la estructura y la conexión entre capas. Sólo los productos que hayan pasado estrictas inspecciones de calidad pueden pasar a la siguiente etapa de embalaje.
10, embalaje y entrega
Finalmente, empaquete los productos calificados y prepárelos para su entrega al cliente. El proceso de embalaje requiere medidas como anti-estática y a prueba de humedad-para proteger la placa de circuito de daños durante el transporte y el almacenamiento. Generalmente se utilizan bolsas anti-estáticas, plásticos espumados y otros materiales de embalaje. Una vez empaquetada correctamente la placa de circuito, se entrega según los requisitos del cliente.
