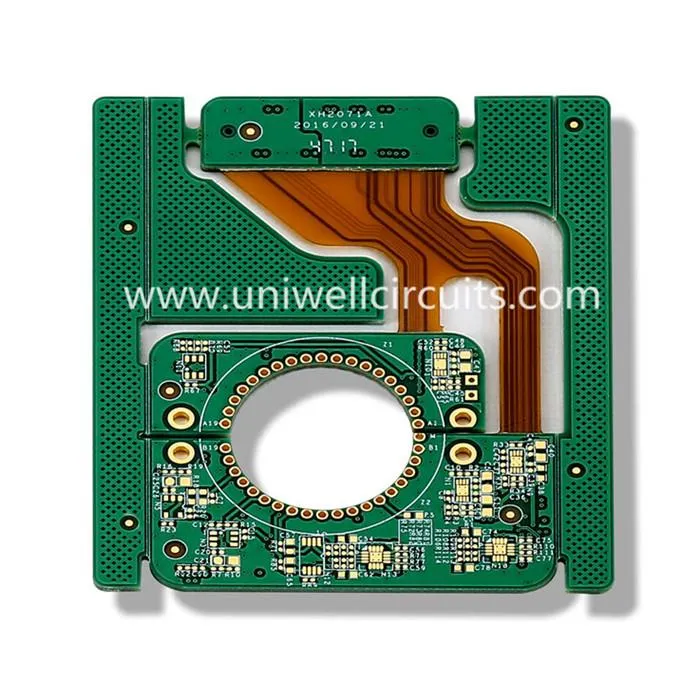

PWB rígido de la flexión del instrumento de diagnóstico del vehículo de motor de los circuitos de Uniwell

PWB rígido de la flexión del instrumento de diagnóstico del vehículo de motor de los circuitos de Uniwell

Instrumentos de diagnóstico de vehículos motorizados PCB rígido flexible 1.Descripción del producto Parámetros básicos: estructura del material: adhesivo de doble cara + película de cobertura amarilla de baja-pérdida + (línea de cobre + pegamento + material base de poliimida media de alta frecuencia + pegamento + línea de cobre) + película de cobertura amarilla de baja-pérdida...
Envíeconsulta

Shenzhen Uniwell Circuits Co., Ltd. es uno de los principales fabricantes y proveedores de PCB rígidos flexibles de instrumentos de diagnóstico de vehículos de motor Uniwell Circuits en China, y también admite un servicio personalizado a bajo precio. Si va a comprar una PCB rígida y flexible de instrumentos de diagnóstico de vehículos de motor Uniwell Circuits de alta calidad, le invitamos a obtener una cotización de nuestra fábrica.



Descripción del Producto

capas

Tablero rígido-flexible de 6 capas

Resistencia

flexión y bobinado libre

Masculino

+ / - 0.03 milímetros

Espesor

0,15 milímetros

Reforzamiento

Refuerzo de chapa de acero frontal y posterior de 0,15 mm.

Proceso de fabricación

revestimiento de soldadura, revestimiento de enchufe, capa de cobertura

Tratamiento superficial

1 a 2 micropulgadas de oro sumergido

Ancho de línea/interlineado mínimo

0,06 mm/0,09 mm

Características principales del producto



Diseño de fusión estructural: el sustrato fr4 se usa para soporte estable en el área rígida y la película de poliimida PI se usa para cableado flexible en el área flexible. La unión integrada se logra mediante el prensado de láminas semicuradas sin flujo, sin necesidad de conectores adicionales.
Rendimiento de alta confiabilidad: la estructura integrada reduce los puntos de falla de conexión en más del 60%, puede pasar 100000 pruebas de flexión dinámica y tiene un rango de resistencia a la temperatura que cubre -55 grados a 125 grados, adecuado para condiciones de trabajo complejas en vehículos.
Capacidad de cableado de alta densidad: admite la tecnología de interconexión de alta-densidad HDI, con un ancho/espaciado de línea mínimo de hasta 3/3 mil y una precisión de control de impedancia de ± 5 Ω, lo que garantiza la integridad de la transmisión de señales de alta-frecuencia y alta-velocidad y reduce la interferencia electromagnética.
Optimización del aligeramiento del espacio: la parte flexible se puede plegar y cablear en tres dimensiones, lo que puede reducir el volumen del dispositivo en aproximadamente un 40 % y el peso en un 30 % en comparación con las soluciones tradicionales de placa dividida, lo que la hace adecuada para el espacio interno compacto de los instrumentos de diagnóstico automotriz.

Ventajas exclusivas de los escenarios de instrumentos de diagnóstico automotriz.



Adáptese al estrecho espacio dentro del dispositivo de diagnóstico que requiere doblarse y enrutarse, resolviendo el problema del espacio insuficiente para el cableado tradicional de placa dura.
El rendimiento antivibración y resistencia a la temperatura coincide completamente con el complejo entorno de uso de los equipos de diagnóstico integrados, lo que reduce significativamente la probabilidad de fallas en la línea durante el uso a largo plazo.
El área rígida puede soldar de manera estable varios chips e interfaces de detección, mientras que el área flexible permite una transmisión de señales perfecta entre diferentes módulos funcionales, lo que garantiza datos de diagnóstico precisos y estables.



product-343-186



Principales áreas de aplicación



Equipos de diagnóstico automotriz: varios detectores de fallas automotrices portátiles, circuitos centrales internos de terminales de diagnóstico OBD a bordo.
En accesorios electrónicos del automóvil: sistemas de radar ADAS, módulos de control central del automóvil, sensores de carrocería y otros escenarios del automóvil que requieren alto espacio y confiabilidad.
Otros campos-de gama alta: también se puede ampliar a escenarios que requieren cableado 3D de alta-densidad, como endoscopios médicos, equipos de pruebas industriales y equipos de comunicación de-alta gama.
