Pantalla LCD digital Circuito flexible rígido 1. Descripción del producto Nombre de la especificación: Pantalla LCD digital Circuito flexible rígido HDI Flex&Rigid(6L-2F)(1+4+1) Aplicación: Pantalla LCD digital Grosor de la placa: 0,6 mm (límite) Tamaño: 89,69*50,03 mm Tratamiento de superficie: oro de inmersión Ancho de línea/espacio: 3/3 mil Otros: 0,5...
Envíeconsulta

Shenzhen Uniwell Circuits Co., Ltd. es uno de los principales fabricantes y proveedores de circuitos Uniwell con pantalla LCD digital, circuito flexible rígido en China, y también admite servicios personalizados a bajo precio. Si va a comprar un circuito flexible rígido con pantalla LCD digital de circuitos Uniwell de alta calidad, le invitamos a obtener una cotización de nuestra fábrica.



Características principales del producto

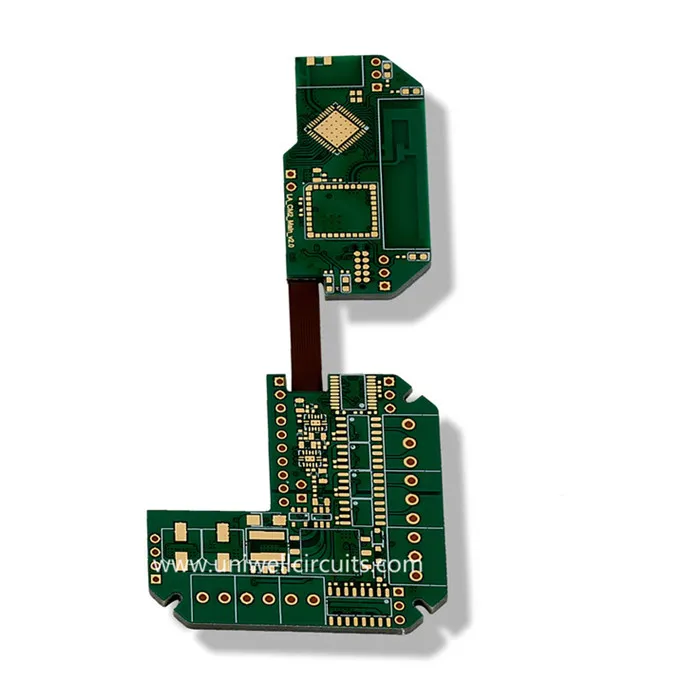

Diseño de estructura compuesta: las áreas rígidas verdes superior e inferior están hechas de FR-4 sustrato de fibra de vidrio epoxi, lo que proporciona soporte mecánico estable y plataforma de soldadura para chips de controlador de pantalla y componentes de interfaz; El área flexible de color marrón medio utiliza un sustrato de película de poliimida (PI), que se puede doblar y doblar para adaptarse a la conexión espacial irregular entre el módulo LCD y el tablero de control principal.
Capacidad de interconexión de alta densidad: admite tecnología de cableado de alta densidad HDI, con un ancho/espaciado de línea mínimo de hasta 3/3 mil, apertura de microporos menor o igual a 0,15 mm y densidad de almohadilla superior a 130 puntos/pulg². Puede transportar una gran cantidad de trazas de señales de conducción necesarias para pantallas de cristal líquido, lo que mejora enormemente la integración del cableado.
Rendimiento de alta confiabilidad: el diseño integrado elimina los conectores y el cableado entre placas tradicionales, lo que reduce más del 60 % de los puntos de falla de conexión. El área flexible puede soportar más de 100.000 curvaturas dinámicas y el rango de resistencia a la temperatura cubre -55 grados a 125 grados, adecuado para un funcionamiento estable a largo plazo de las pantallas.
Excelente integridad de la señal: la precisión del control de impedancia puede alcanzar ± 5 Ω, lo que reduce eficazmente la interferencia electromagnética y la pérdida de señal durante la transmisión de la señal de la pantalla de alta definición, lo que garantiza la claridad y la estabilidad de la frecuencia de actualización de la transmisión de imágenes del panel LCD.
Ventajas del espacio liviano: a través del cableado plegable tridimensional de área flexible, el volumen interno de la pantalla se puede reducir en aproximadamente un 40 % en comparación con las soluciones de PCB divididas tradicionales, y el peso total se puede reducir en un 30 %, lo que ayuda a los dispositivos de visualización a lograr un diseño liviano.




Especificación:
Capa:6
Grosor del tablero: 3,0 mm.
Ancho/espacio de traza: 7/4 mil
Puente de soldadura: 4mil
Tecnología especial: taponamiento de resina

Nuestros ingenieros tienen una experiencia significativa en la industria de circuitos flexibles y placas de circuito impreso, ya sea que sea un principiante en el área del diseño de circuitos flexibles o un usuario veterano, ellos prestan su experiencia brindando soporte integral desde el concepto hasta la finalización.



2. Plazo de entrega del prototipo y entrega rápida.
Podemos ofrecer un servicio de entrega rápida, de capa simple y doble, el más rápido en 3 días; doble capa flexible-rígido, el más rápido en 4 días. Puede tomar la siguiente hoja como referencia.

Elementos

Tablero flexible y rígido

tablero flexible

estructura normal

Estructura multicapa

Estructura especial

estructura del IDH

estructura normal

Plazo de entrega (días)

6

8

10

12

3-6



Escenarios de aplicación típicos
Pantalla LCD digital de consumo: pantalla de escritorio doméstica, pantalla portátil, módulo de pantalla plegable, que utiliza las características de flexión del tablero rígido flexible para adaptarse al estrecho espacio entre la pantalla y el tablero de control principal, reduciendo el problema del desorden del cableado interno.
Equipo de pantalla LCD montado en el automóvil: pantalla de control central del automóvil, módulo LCD del panel de instrumentos, pantalla de entretenimiento trasera, puede adaptarse a condiciones de vibración y alta temperatura durante la conducción del automóvil, evitando el parpadeo de la pantalla causado por el cableado suelto tradicional.
Terminal de pantalla LCD industrial: pantalla de control industrial, pantalla de visualización del panel de operación del equipo, mantiene una conexión de señal estable a largo plazo en entornos industriales con mucho polvo y amplia variación de temperatura, lo que reduce los costos de mantenimiento del equipo.
Equipo de visualización médica: módulo de visualización de endoscopio médico, pantalla de monitor portátil, que se basa en las características de miniaturización de placas rígidas y flexibles para lograr un cableado compacto dentro de equipos de precisión.
