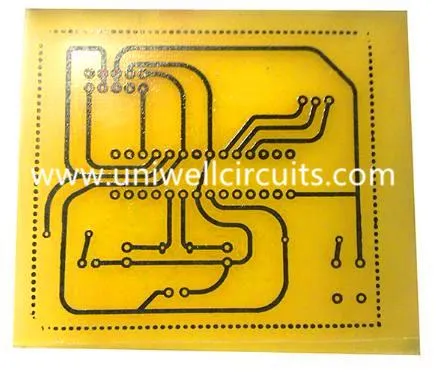

Tarjeta de circuitos impresos Flex Power Bank
1. descripción del producto
Parámetros básicos: estructura del material: adhesivo de doble cara + película de cobertura amarilla de baja pérdida + (línea de cobre + pegamento + material base de poliimida dieléctrica de alta frecuencia + pegamento + cobre de línea) + película de cobertura amarilla de baja pérdida.
Resistencia: libre para doblar y girar.
Masculino: + / - 0.03 mm
Espesor: 0.15 mm
Refuerzo: refuerzo de chapa de acero positivo y negativo de 0,15 mm.
Proceso de fabricación: recubrimiento de soldadura, taponamiento, capa de recubrimiento, tipo de recubrimiento de película, resistencia - tipo de soldadura de blindaje.
Tratamiento superficial: oro (oro) 1 ~ 2 micropulgadas.
Ancho mínimo de línea / distancia de línea: 0.06mm / 0.09mm.
Aplicación: Power Bank
2. Información de la empresa
Uniwell Circuits Co., Ltd, se estableció en Shenzhen, China en abril de 2007. Uniwell Circuits es una empresa de alta tecnología centrada en el diseño, desarrollo, fabricación y venta de PCB de doble cara y multicapa de alta precisión (tarjeta de circuito impreso) especial en el giro rápido, prototipo, volúmenes medianos y grandes.
Como una PCB House con sede en China, ofrecemos varios servicios personalizados de PCB y ensamblaje a un precio mucho más bajo con calidad confiable que proveedores de otras naciones. Podemos cubrirlo desde el prototipo de PCB de giro rápido, la fabricación personalizada de PCB hasta el ensamblaje electrónico, todo con una garantía de calidad del 100%. Esperamos establecer una asociación a largo plazo en China.
3. tecnología de fabricación de Fábrica
Prototipo de tecnología
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 40 |
Max. cobre (interior / exterior) | 6OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
Tecnología de producción masiva
Material | FR4 (TG normal o alto o libre de halógeno) |
CEM-3 Al basado | |
Max. Tamaño de la tabla de acabado | 540x620 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.2mm |
Relación de aspecto | 12:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm y +/- 0.05 mm y +/- 0.05 mm |
Max. Recuento de capas | 12 |
Max. espesor de cobre | Capa interna de 3 OZ / capa exterior de 4OZ |
Tolerancia objetivo de perforación | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 4 / 4mil |
Paso BGA | 10mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG (+ G / F), Immersion silver / Tin OSP, Máscara pelable, Pasta de carbono |
4. Asunción de calidad
La calidad es la sangre de una empresa de fabricación de productos electrónicos, por lo que el control de calidad se ha cubierto durante todas las etapas del proceso de fabricación de productos electrónicos. Como proveedor de soluciones EMS al servicio de las industrias aeroespaciales y de atención médica, nunca se puede descuidar el control de calidad. Para el control de calidad durante el proceso, la finalización de cada fase tiene que pasar por inspecciones rigurosas y una vez que se observan los defectos, la reelaboración o la modificación se implementarán inmediatamente. Para el control de calidad posterior al proceso, depende de un equipo de inspección avanzado, como la inspección por rayos X, para que los defectos ocultos puedan quedar expuestos antes del empaque y la entrega. Estamos completamente certificados por ISO9001: 2008, UL y RoHS.
