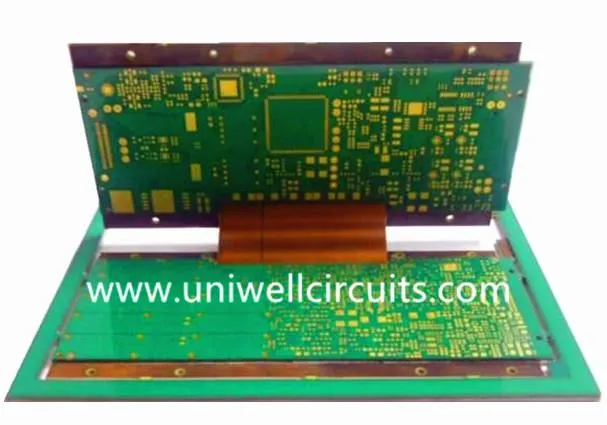

HDI Flex y placa de circuito rígida

1. descripción del producto


Especificación
capa: 18 capas (capa de 8 flexiones)
Espesor de la placa: 3.3 mm
Minijack: 0.2mm
tamaño: 190 * 177mm
HDI basado en cobre

Uniwell tiene más de 10 años de experiencia en la fabricación de tecnología de flexión flexible. La experiencia resultante ha forjado nuestra sólida reputación de excelencia, especialmente cuando se necesitan soluciones altamente complejas. Nuestra experiencia en circuitos de flexión rígida le servirá con una solución hecha a medida y de alta calidad.

2. Capacidades generales para tarjetas de circuitos flexibles:

Capas: 20 (incluye 12 capas
Ancho de línea / espacio (mil) en la capa interna: 3/3, 3.5 / 3.5
Relación de aspecto: 20: 1 (PTH); 1: 1 (vias ocultas)
Min. diámetro del orificio de perforación (mil): 6 (mecánico); 4 (láser)
Distancia desde la perforación al conductor (mil): 6
Tolerancia para control de impedancia (+/-): 10%

3. Desarrollo de tecnología

Impulsado por clientes de vanguardia, Uniwell ha estado continuamente a la vanguardia de los desarrollos en metodologías de fabricación de PCB, y hemos establecido repetidamente hitos tecnológicos importantes.
P: Prototype SV: Small Volume M: producción en masa

ÍT			2015	2016	2017	2018	2019
Capas	32 capas		PAG	PAG	SV	SV	SV
	36 capas			PAG	PAG	PAG	PAG
	42 capas				PAG	PAG	PAG
Min. Ancho / espacio de línea	Capa interna	3 / 3mil	METRO
		2.5 / 2.5mil	PAG	SV	SV	METRO
		2 / 2mil			PAG	PAG	PAG
	Capa exterior	3 / 3mil	SV	SV	METRO
		2.5 / 2.5mil		PAG	SV	METRO
		2 / 2mil			PAG	PAG	PAG
Min. tamaño mecánico del agujero de perforación		8mil	METRO
Min. tamaño mecánico del agujero de perforación		6mil	PAG	PAG	SV	SV	SV
Relación de aspecto	13: 1		SV	SV	METRO
	15: 1			PAG	SV	SV	SV
	16: 1				PAG	SV	SV
	18: 1					PAG	PAG
Espesor de cobre	6 ONZAS		PAG	SV	METRO
	8 OZ		PAG	PAG	SV	METRO
	10 ONZAS			PAG	SV	METRO
	12 ONZAS				PAG	SV	SV
	hoja de cobre asimétrica terminada 1 / 6OZ		PAG	SV	METRO

ÍT			2015	2016	2017	2018	2019
Control de impedancia	± 10%		METRO
	± 8%		PAG	PAG	SV	SV	SV
	± 5%			PAG	PAG	SV	SV
Espesor de la tabla acabada	Grueso	6.5mm	PAG	SV	METRO
		7.5mm	PAG	PAG	SV	SV	SV
		10 mm	PAG	PAG	PAG	PAG	PAG
	Delgado	0,15 mm	SV	SV	SV	SV	SV
	Delgado	0.1mm		PAG	PAG	SV	SV
Max. tamaño del tablero terminado	Longitud	1200 mm	PAG	PAG	SV	SV	SV
Max. tamaño del tablero terminado	Anchura	650 mm	PAG	PAG	PAG	SV	SV
Min. Aclaramiento de capa interna	4 capas	0.075 mm		pag	PAG	pag	pag
	8 capas	0.1mm		pag	PAG	pag	pag
	12 capas	0.125 mm		pag	PAG	pag	pag

ÍT		2015	2016	2017	2018	2019
Técnicas especiales	Condensador / resistor enterrado		PAG	PAG	SV	SV
	Tablero rígido y flexible		PAG	SV	SV	SV
	Agujero de mostrador + Ciego enterrado VIA S (HDI)	PAG	PAG	SV	SV	SV
	PCB de aluminio de 2 capas y multicapa	PAG	SV	SV	METRO
	PCB combinado de núcleo de metal y PTFE	PAG	PAG	SV	SV	SV
	Prensado híbrido (Núcleo de cerámica + núcleo FR4 + Cu)		PAG	SV	SV	SV
	PTFE multicapa			PAG	PAG	PAG
	Prensado híbrido parcial (FR4 + cerámica)	PAG	PAG	SV	SV	SV
	Técnicas parciales de PAD con soldadura blanda	PAG	PAG	SV	SV	SV
	Acabado superficial selectivo	PAG	SV	SV	SV	SV
	Técnicas de Half Hole / Half Slot	METRO
	Intersecar via ciega mecánica (diámetro del agujero no menos de 0.15mm)		PAG	PAG	PAG	PAG
	Técnicas de perforación posterior	PAG	SV	SV	SV	SV
	Vía en PAD	METRO
	V-CUT pasar por PTH	PAG	SV	METRO
	Técnicas anormales de ranuras / orificios (avellanado, medio orificio, orificio del tornillo, orificio de profundidad de control, contrataladro, chapado en el borde de la placa)	SV	METRO
	Prensado múltiple (No más de 4 veces)	SV	SV	SV	SV	SV

4. La aplicación de FPC

Los productos de Uniwell Circuits son ampliamente utilizados en comunicación, redes, productos digitales, control industrial, cuidado médico, aeronáutica y astronáutica, defensa y campos militares, etc.

图片 27_ 副本 .jpg

5. Tiempo de entrega para prototipo y giro rápido
Uniwell tiene la capacidad de ofrecer un servicio de turno rápido, capa única y doble, más rápido en 3 días; doble capa flexible y rígida, más rápida en 4 días.

Artículos	Tablero flexible y rígido				Tablero flexible
Artículos	Estructura normal	Estructura multicapa	Estructura especial	Estructura HDI	Estructura normal
Plazo de entrega (días)	6	8	10	12	3-6
