1. descripción del producto
Especificación:
Capa: 2
Espesor de la placa: 1,55 mm
Tratamiento superficial: HASL.
Material: FR4.
Ancho de línea mínima / distancia de línea: 30 / 25mil
Agujero mínimo: 0.32 m
Uniwell proporciona máscara de soldadura verde / azul / rojo / negro / amarillo / blanco gratis.
2. Información de la empresa
Uniwell circuitos co., LTD. está especializado en la fabricación de todo tipo de PCB y PCBA para electrodomésticos, industria de la comunicación, industria del automóvil y industria de luces LED. Servicio en proyectos OEM y ODM. Hemos estado en la industria de PCB por más de 10 años. Con el equipo profesional de I + D y los trabajadores hábiles, podemos poner su diseño en un producto físico y también poner su idea en un diseño y producto factibles. Podemos ofrecerle una solución única de PCB, compra de componentes, montaje de componentes, prueba para toda la fabricación.
3.FAQ
P: ¿Cómo mantenemos nuestros precios bajos?
Tenemos relaciones con una gran cantidad de fabricantes de tableros y podemos encontrar la mejor fuente de PCB para ahorrar de manera constante sus costos, cumplir con su cronograma de desarrollo, satisfacer sus necesidades de creación de prototipos o producción masiva.
P: ¿Qué es Test NRE?
El Test NRE es un "gasto no recurrente" por única vez para la prueba eléctrica. Este cargo es opcional, pero cuando se paga, todas las placas de circuitos se probarán todas y cada una de las veces que se solicite el número de pieza y la revisión sin cargo adicional.
P: ¿Cuándo paga una tarifa NRE de herramientas para mi placa de circuito impreso?
Solo pagará un cargo por herramientas si va directamente a Producción (Custom Spec) sin haber pedido un Proto (Standard Spec) como primer paso. No cobramos herramientas para Protos (Standard Spec) y tampoco cargamos Tooling si el proto (Standard Spec) se reordena para producción (Standard Spec).
P: Si solo tiene un cambio menor en mi diseño, ¿le cobramos a Tooling NRE?
Cuando realiza algún cambio en su placa de circuito impreso, le asignamos herramientas completamente nuevas. Esto ayuda a evitar que se utilicen obras de arte antiguas o programas de CNC. Incluso un cambio menor requerirá el mismo proceso que los archivos nuevos, por lo que se aplicará un cargo por herramientas. Por favor, póngase en contacto con su vendedor para más detalles.
P: ¿A qué estándares de aceptabilidad construimos?
IPC A600 Clase 2 a IPC 6012 Clase 3A
4. ¿Cuáles son las opciones de color de la máscara de soldadura de PCB?
Los detalles de las máscaras de soldadura por color son los siguientes:
●, máscara de soldadura verde
El estándar verde sigue siendo una opción común de máscara de soldadura de PCB porque permite que todo se vea con claridad. El texto blanco en el fondo verde tiene una gran cantidad de contraste, y el acabado no es lo suficientemente brillante como para reflejar demasiada luz, por lo que hay una reducción en el brillo. El verde es una opción común para los tableros que deben inspeccionarse, y algunos pueden considerar que es un método efectivo para resaltar la artesanía de alta calidad porque el color no interfiere en mostrar el enrutamiento.

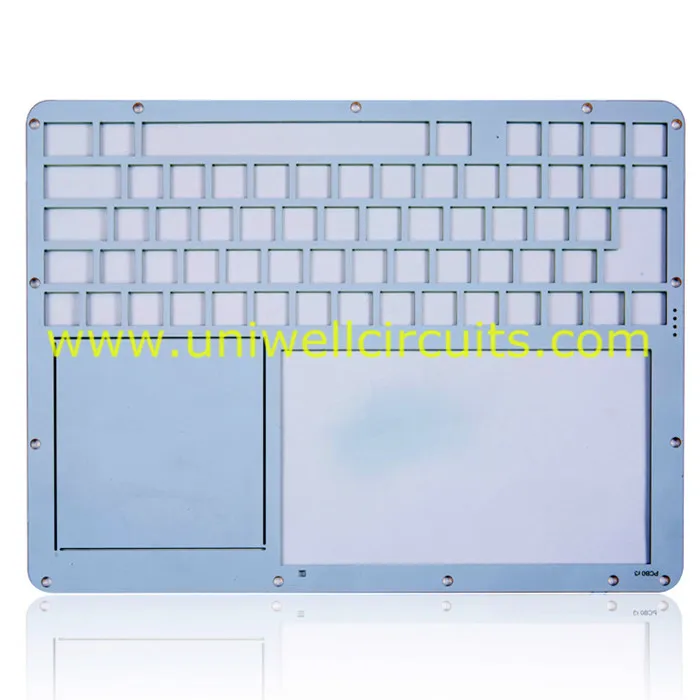

●, máscara de soldadura blanca
Las aplicaciones de máscara de soldadura de placa de circuito impreso en blanco son cada vez más comunes porque pueden hacer que una PCB se vea especialmente bonita en un entorno limpio. Ellos hacen impresionantes modelos de espectáculo en muchas situaciones. Sin embargo, las aplicaciones del mundo real pueden ser más difíciles porque la máscara de soldadura blanca oculta muy bien las huellas. La inspección puede ser casi imposible en algunas situaciones, especialmente si se encuentra en una habitación con solo luz indirecta. Sin embargo, un área donde brilla es el uso de serigrafías negras debido a su marcado contraste con el blanco.
●, máscara de soldadura negra
Las máscaras de soldadura negra producen una preocupación de visibilidad ligeramente menor en comparación con las opciones blancas. El contraste es mínimo, pero el etiquetado y los componentes grandes son fáciles de ver. La desventaja es que la luz puede atrapar el componente y arrojar una pequeña sombra, lo que hace que los rastros sean mucho más difíciles de ver. Las opciones de máscara de soldadura de PCB negra tampoco suelen recomendarse debido al aumento de calor, lo que puede decolorar la serigrafía y hacer que la placa sea más difícil de limpiar. Al igual que el blanco, es una tabla muy bonita para observar y puede crear una imagen distinta si intentas resaltar una capacidad tuya.
●, máscara de soldadura roja
Los paneles rojos se están convirtiendo en una opción popular porque proporcionan buena visibilidad y contraste para planos, rastros e incluso su espacio vacío. Es menos el contraste que las placas verdes, pero dará a la PCB una sensación de frescura en comparación con los estándares de la industria obsoleta. Silkscreens se destacan bien contra el rojo.
●, máscara de soldadura azul
Las placas con etiquetas pesadas deberían considerar una máscara de soldadura azul fotoimagible líquida debido al contraste significativo que crea con la serigrafía. Las huellas pueden ser mucho más difíciles de ver sin la iluminación y el aumento adecuados, por lo que ese es el punto de equilibrio para esta opción azul. El azul a menudo se elige para ver cómo se ve. No es tan sorprendente como el blanco o el negro, pero proporciona una opción estética convincente que implica complejidad y artesanía, especialmente si la monta en una pantalla LCD. Es un poco más probable que muestre suciedad en comparación con otros colores.
● Máscara de soldadura amarilla y más
Están surgiendo muchos colores nuevos, pero pueden ser difíciles de manejar. El amarillo es un color agradable, pero contrasta mal con las serigrafías y los rastros, lo que dificulta su uso en cualquier aplicación del mundo real. Los diferentes colores equilibrarán las diferentes necesidades, como la limpieza, la visibilidad y el estilo. Siempre pruebe una muestra antes de ejecutar con su nueva opción de color.
