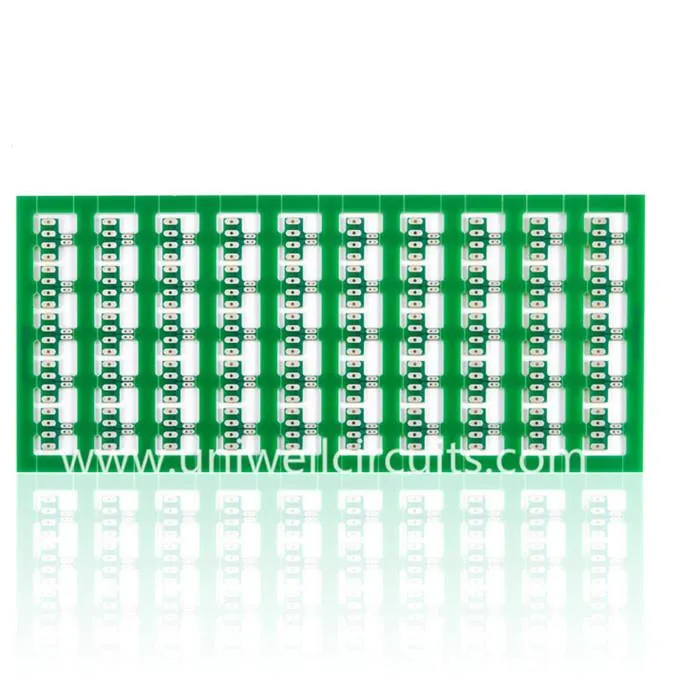

PCB de capa única libre de halógenos
1. producción describir
Especificación
Capa: 1
Espesor del tablero: 1.60 mm
Tratamiento superficial: LF HASL.
Material: FR4 libre de halógenos
Ancho de línea mínima / distancia de línea: 20 / 20mil
Como una empresa registrada en ISO9001, somos uno de los fabricantes de PCB más reconocidos en China que hace un esfuerzo concertado para fabricar PCB personalizados respetuosos con el medio ambiente que alivian las preocupaciones de los clientes. Los substratos utilizados comúnmente para PCB libre de halógenos son S1155 (FR4) y S1165 (FR4), la siguiente tabla enumera algunos parámetros de esos sustratos:
| Material | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Capacidad de fabricación de PCB libre de halógenos
Ofrecemos algunas características avanzadas para el servicio de fabricación de PCB sin halógenos, consulte la tabla a continuación para conocer las capacidades completas:
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 32 |
Max. cobre (interior / exterior) | 5OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
3. información de la empresa
UNIWELL circuits co., LTD.was encontrado en Shenzhen China en 2007, que es profesional en la producción, exportación y comercialización de varios PCB de alta precisión y PCBA. En la industria de PCB, con las últimas técnicas de desarrollo, equipos de producción y una rica experiencia de producción, UNIWELL puede ofrecer qué tipo de PCB desea, y los productos son ampliamente aprobados por muchas compañías locales y extranjeras y se exportan a todo el mundo como el sudeste asiático , Europa, Norteamérica, Sudamérica, Medio Oriente, Hong Kong y Taiwán, etc.
4. Certificaciones
Uniwell está aprobado por ISO9001, ISO14001, TS16949 y UL.
5.FAQ
P: ¿Cuál es su tiempo de entrega?
El tiempo de entrega suele ser puntual aquí, por lo general de 5 a 10 días para la muestra de PCB, de 10 a 15 días para la producción en masa. Para algunas situaciones especiales, también podemos asesorar al cliente por adelantado para evitar cualquier inexpectación o pérdida en el lado del cliente.
P: ¿Cuál es su política de prueba y cómo controla la calidad?
Para la muestra, generalmente probado por la sonda voladora; para PCB Volumen de más de 3 metros cuadrados, generalmente probado por dispositivo, esto será más rápido. Debido a que hay muchos pasos para la producción de PCB, generalmente hacemos una inspección después de cada paso.
P: ¿Cuál es tu paquete?
Con el paquete de vacío interno y el cartón.
Q: envío de PCB?
Esto depende del cliente, a veces lo enviamos a través de nuestro promotor, que también es la agencia de DHL, TNT, UPS, FedEx, etc. Nuestro reenviador puede proporcionar un costo de flete mucho mejor que el que obtenemos directamente de esa empresa exprés.
P: ¿Cuál es tu habilidad para producir?
Nuestra capacidad es promedio de 300,000 metros cuadrados por mes.
P: ¿Me permitirá poner varios números de parte en un solo panel?
Sí, esto suele suceder en fábrica, de esta manera puede ayudar a los clientes a reducir algunos costos y, hasta cierto punto, puede ayudar a reducir algunos costos de ensamblaje.
Q: ¿Cuál es su cantidad de orden mínima?
No tenemos ninguna limitación en MOQ, prototipo, volumen medio y gran volumen son todos aceptables.
