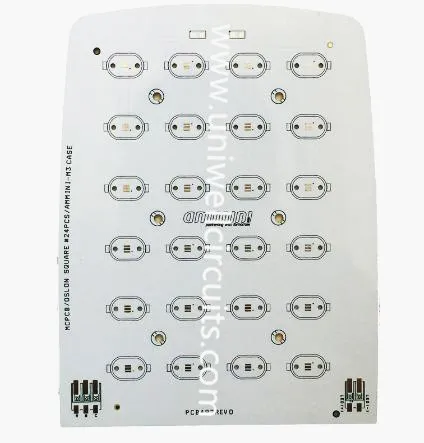

circuitos de doble cara de aluminio
1.la producción describir
Datos de placa de circuito de doble cara de aluminio | |
Nombre de parte: | circuitos de doble cara de aluminio |
Materia prima: | Base de aluminio laminado |
Número de capa: | 2 capas |
Grueso de cobre: | 1oz o 35um |
Grueso del tablero acabado: | 1,6 mm |
Color de la máscara de la soldadura: | Foto de líquido blanco exposición Soldermask (LPI) |
Color de la leyenda: | No |
Superficie acabada: | OSP |
Perfil: | CORTE EN CNC + V |
Conductividad térmica: | 1.0W / m-K |
Rotura de la capa aislante voltaje | ≥3KV |
Área de aplicación: | Iluminación LED |
La función de platina de aluminio
1) alta conductividad térmica
2) tienen excelente ignífugo
3) de alta resistencia mecánica
estabilidad dimensional 4)
disipador de calor excelente 5)
6) blindar electromágnetico, etcetera.
2 información de la empresa
Como una larga historia de China fabricante de PCB, Uniwell fabrica diferentes tipos de PCB, incluyendo PCB solo de cara, doble cara PCB multicapa P C B, to32 capas. Nuestros diversos productos de MCPCB, CEM-3 PCB, FR-4 P C B son ampliamente utilizados para iluminación LED, fuente de alimentación, medición, comunicación, otros aparatos electrónicos.
3 historia
4. ¿por qué debe elegir Uniwell como su surtidor?
5 poco conocimiento---conocimientos básicos sobre sustrato de aluminio LED.
La disipación de calor del LED es el más grande dolor de cabeza para los fabricantes de LED. Disipación de calor de placa de aluminio del LED es una clase de conducción de calor de fuente de prefacio, condujo a la placa base de la disipación del calor, módulo de enfriamiento puede Agregar área de LED en la parte inferior, agregar área de disipación de calor, principalmente compuesto de polvo de hoja de cobre circuito/cerámica + polímero / placa de aluminio. Sustrato de disipación de calor tiene alta conductividad térmica, seguridad, protección del medio ambiente y otras funciones en la aplicación de la industria del LED. El siguiente es el circuito de chengzhiyi co., LTD. Para introducir el sustrato de aluminio LED información de aluminio. Debido a la alta conductividad térmica y disipación de calor de aluminio, puede ser utilizado para exportar el calor interno. Sustrato de aluminio LED es una placa de cobre revestida metal común con excelente conductividad térmica, aislamiento eléctrico y procesamiento mecánico. Al diseñar, intentar obtener la PCB cerca el aluminio base y luego reducir la resistencia térmica del relleno adhesivo.
Capa de circuito (es decir, la hoja de cobre) generalmente por aguafuerte impreso circuito, los componentes de la conexión mutua, generalmente, muy actual-que lleva capa de circuito necesita talentos, entonces debemos utilizar hoja de cobre más gruesa, grueso es generalmente 35 micras a 280 micrones; Aislamiento térmico es la ubicación de las competencias de LED aluminio placa base, generalmente se compone de polímeros especiales de relleno de cerámica especial, resistencia térmica pequeña, viscoelásticas excelentes funciones, con el envejecimiento térmico, puede aceptar el estrés mecánico y térmico.
La capa de aislamiento térmico del sustrato de aluminio LED alto funcionamiento se utiliza para hacer lo que tiene excelente conductividad térmica y el aislamiento eléctrico de alta resistencia. Capa de metal es aluminio LED placa soporte componentes, demanda con alta conductividad térmica, es generalmente la placa de aluminio, también puede utilizar el cobre (el cobre puede proporcionar muy buena conductividad térmica), prácticas de perforación y de corte y corte apropiado en la perforación, como el proceso mecánico. Los datos de PCB tienen la ventaja de no ser comparable con otros datos. Elementos de energía conveniente para SMT. Sin el radiador, se reduce el volumen, el efecto de enfriamiento es función del aislamiento excelente, excelente y función mecánica.
