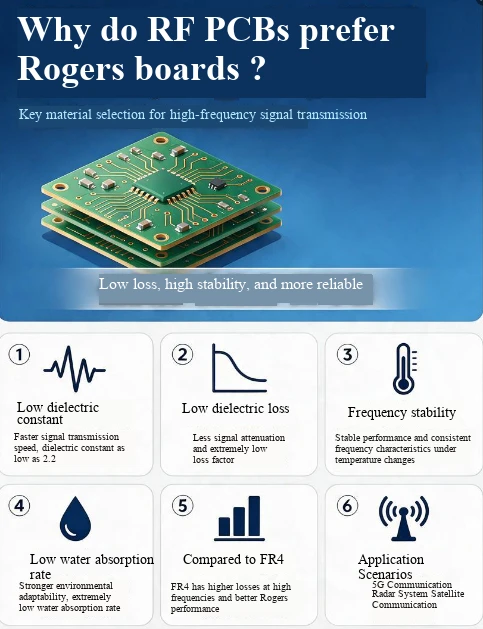

Los PCB de radiofrecuencia (RF) prefieren las placas Rogers, ya que superan ampliamente a las placas FR-4 ordinarias en rendimiento eléctrico de alta frecuencia, estabilidad térmica y compatibilidad con la producción en masa, cumpliendo perfectamente con los estrictos requisitos de los circuitos de RF para un control de impedancia de baja pérdida y alta precisión.
Máximo rendimiento eléctrico de alta frecuencia
Factor de pérdida ultrabajo (Df): el Df de la placa Rogers puede alcanzar tan solo 0,0009 (como RO5880), muy por debajo del 0,02 del FR-4 ordinario. En la escena de ondas milimétricas de 77 GHz, la atenuación de la señal se puede controlar dentro de 1,3 dB/pulgada, lo que mejora en gran medida el rango de detección y la precisión del radar.
Constante dieléctrica estable y controlable (Dk): Dk cubre todo el rango de 2,2 ~ 12,85 y fluctúa dentro del rango de -55 grados ~ 125 grados en menos o igual a ± 0,02. La precisión del control de impedancia puede alcanzar ± 3%, cumpliendo plenamente con los estrictos requisitos de impedancia característica de 50 Ω en circuitos de RF.
Absorción de agua extremadamente baja: Tasa de absorción de agua<0.02%, Dk and Df will not drift in humid environments, avoiding performance degradation of RF signals in high humidity scenarios.
Excelente confiabilidad térmica y mecánica
Alta conductividad térmica: RO4350B tiene una conductividad térmica de 0,69 W/m · K, que es el doble que la del FR-4 ordinario. Puede disipar rápidamente el calor generado por los amplificadores de potencia de RF y evitar el sobrecalentamiento y fallas del circuito.
Coincidencia del coeficiente de expansión térmica (CTE) de la lámina de cobre: el CTE del eje Z se controla dentro de 65 ppm/grado, lo que coincide en gran medida con las características de expansión térmica de la lámina de cobre, lo que reduce significativamente el riesgo de deformación por soldadura de placas multicapa y fractura de orificios metalizados, y se adapta a los requisitos de las pruebas de impacto de alta y baja temperatura de grado automotriz.
Fuerte rendimiento mecánico antivibración: resistencia a la flexión mayor o igual a 450 MPa, capaz de soportar vibraciones severas en escenarios aeroespaciales y de vehículos, y estabilidad de trabajo a largo plazo muy superior a las placas de alta frecuencia ordinarias.
Compatibilidad de procesos para la implementación de producción en masa
Compatible con FR-4 flujo de procesamiento convencional: la serie RO4000 no requiere equipos especiales de perforación y prensado de PTFE, y puede producirse en masa directamente en líneas de producción de PCB ordinarias. El rendimiento del procesamiento es mucho mayor que el de las láminas de PTFE puro y el costo total es entre un 30% y un 50% menor que el de las soluciones de PTFE puro.
Diseño de estructura de presión mixta compatible: puede lograr una presión mixta precisa con el tablero FR-4. La capa de señal de RF utiliza un sustrato Rogers para garantizar bajas pérdidas, y la capa digital/de energía utiliza FR-4 para controlar los costos. La solución general reduce el costo en más de un 40 % en comparación con la placa Rogers completa, lo que la convierte en la arquitectura principal para la producción en masa de estaciones base 5G y radares para vehículos.
Estandarización de parámetros en toda la serie: la diferencia de uniformidad Dk entre diferentes lotes de placas es menor o igual a ± 0,02, lo que elimina la necesidad de realizar ajustes repetidos en el diseño del circuito. La consistencia de la producción en masa es mucho mejor que la de los tableros de alta frecuencia especializados, y el ciclo de entrega de la cadena de suministro es estable y controlable.
Matriz de productos que cubre todos los escenarios.
Desde la serie general RF RO4000, la serie de radares de onda milimétrica RO3000, la serie RT/duroid de comunicaciones por satélite hasta la serie miniaturizada de alto Dk TMM, Rogers tiene una línea de productos completa que puede adaptarse con precisión a todos los escenarios de aplicaciones de RF, desde WiFi 6 de consumo hasta radares de matriz en fase de grado militar. Está reconocida como la elección de placa de alta frecuencia de referencia en la industria.
