El PTFE y la resina de hidrocarburos no son sustitutos del alto o bajo rendimiento en la personalización de placas de alta frecuencia, sino más bien una lógica de selección diferenciada para diferentes escenarios: el primero es un "techo de rendimiento" diseñado para el máximo rendimiento de RF, mientras que el segundo es una "solución óptima de ingeniería" que tiene en cuenta la rentabilidad de la producción en masa. La lógica de selección central gira en torno a tres dimensiones: umbral de frecuencia, complejidad estructural y escala de producción en masa, sin superioridad o inferioridad absoluta, solo lo correcto o incorrecto de la adaptación de la escena.

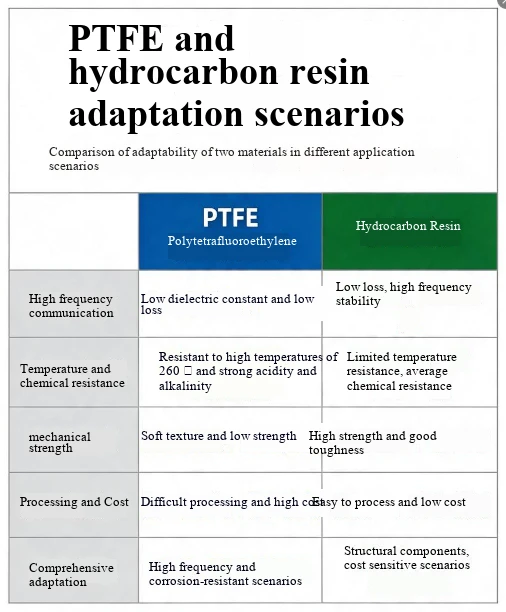

Características centrales y límites de adaptación de dos tipos de materiales.
1. PTFE: la "pista exclusiva" para el máximo rendimiento de RF
La baja pérdida del PTFE es una ventaja inherente a su estructura molecular: el enlace carbono-flúor es extremadamente estable y la pérdida por polarización tiende a cero. En escenarios como las comunicaciones por ondas milimétricas y por satélite donde "cada pérdida de 0,1 dB determina directamente si el sistema puede funcionar", es casi una opción insustituible.
Ventajas principales: Pérdida extremadamente baja en todas las bandas de frecuencia, deriva mínima de temperatura Dk y casi ninguna compensación de frecuencia en un amplio rango de temperatura, lo que lo convierte en la base de rendimiento para escenarios de frecuencia ultra alta por encima de 20 GHz.
Deficiencias congénitas: energía superficial extremadamente baja, unión difícil con láminas de cobre y telas de fibra de vidrio, bajo rendimiento de laminación multicapa y costo extremadamente alto de implementación de estructuras complejas como capacidad enterrada y resistencia enterrada.
Escenarios de adaptación: escenarios de alto valor, lotes pequeños y de rendimiento crítico, como radar de onda milimétrica por encima de 77 GHz, antenas de matriz en fase de satélite de órbita baja, placas amplificadoras de RF de estación base 5G y front-end de radar militar.
2. Resina de carbono-hidrógeno: la "solución óptima de ingeniería" para la rentabilidad de la producción en masa
La resina de carbono-hidrógeno rompe completamente con la idea de "imitar el rendimiento del PTFE", y el núcleo es acercar la capacidad de fabricación al nivel FR-4 y al mismo tiempo renunciar a cierta redundancia de pérdidas, resolviendo el problema de la producción a gran escala de placas de alta frecuencia.
Ventaja principal: no se requiere un tratamiento especial de activación de la superficie y las líneas de producción de PCB convencionales pueden procesarlo directamente, con un alto rendimiento y un tiempo de entrega estable. El rendimiento de compresión de los tableros multicapa (8 o más capas) es mucho mayor que el del PTFE y la ventaja de costos es significativa.
Límite de rendimiento: en la banda de frecuencia por debajo de 10 GHz, su rendimiento de pérdida puede cumplir plenamente con los requisitos de la gran mayoría de escenarios de comunicación de datos y vehículos, y no habrá cuellos de botella en el enlace de señal.
Escenarios de adaptación: escenarios a gran escala y sensibles a los costos, como placas de estaciones base de frecuencia media y baja 5G, placas base de conmutación de alta velocidad a nivel empresarial, radares para vehículos de 24G, servidores de IA con enlaces de alta velocidad de 224Gbps, etc.
La lógica de juicio central para la selección personalizada de materiales de placas de alta frecuencia
La esencia de la selección no es comparar parámetros, sino hacer coincidir los materiales al revés con tres cuestiones centrales para evitar "un rendimiento excesivo desperdiciando dinero" o un "rendimiento insuficiente anulando":
Umbral de frecuencia de la primera tarjeta: en escenarios donde la frecuencia operativa supera los 20 GHz y existen requisitos extremos de pérdida de inserción/pérdida de retorno, el PTFE es la única solución; En escenarios por debajo de 10 GHz con presupuestos de pérdidas flexibles, la ventaja de rentabilidad de las resinas de hidrocarburos se amplificará infinitamente.
Volviendo a observar la complejidad de la estructura: para tipos de placas complejas con 8 capas o más y la necesidad de orificios enterrados ciegos/resistencias enterradas, la ventaja de compatibilidad del proceso de la resina de hidrocarburos reducirá significativamente el riesgo de rendimiento de la producción en masa; Placa RF simple de 2 a 4 capas, la dificultad de procesamiento del PTFE es completamente controlable.
Finalmente, calcule la escala de producción en masa: lotes pequeños de prototipos de RF personalizados, dando prioridad al PTFE para garantizar el rendimiento; Para pedidos al por mayor de más de 100.000 especificaciones de vehículos/comunicación de datos, la resina de hidrocarburos puede comprimir el coste de una sola placa a un tercio del PTFE, al tiempo que reduce el ciclo de entrega a más de la mitad.
