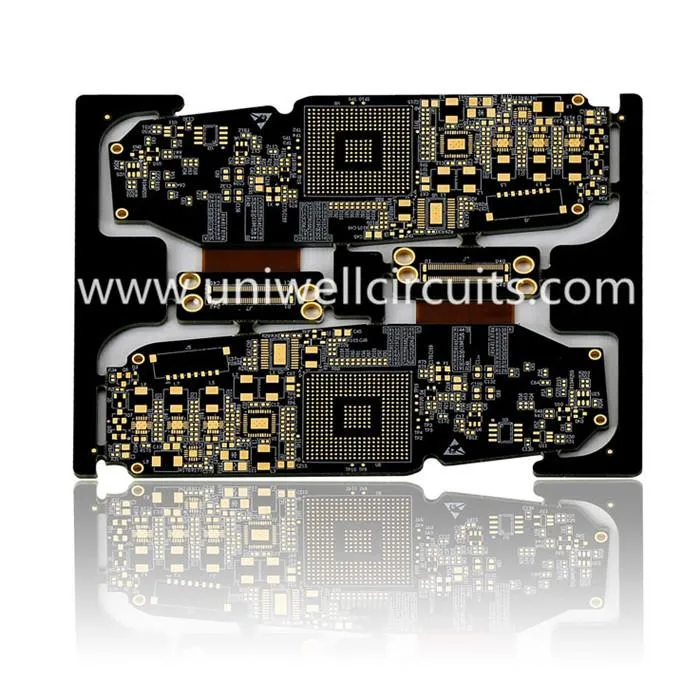

Teléfono inteligente rígido flexible pcb
1. descripción del producto
Parámetro:
Tabla rígida-flexible de 10 capas
Espesor de la placa: 1.5 mm
Ancho / espacio de línea: 3 / 4mil
Puente de soldadura: 5mil
Uniwell, fabricación personalizada, construye circuitos flexibles según sus especificaciones exactas con rendimiento predecible y alta fiabilidad. Circuitos rígidos y flexibles (una variación de circuitos flexibles) combina un circuito flexible con un conductor rígido como un conector o una placa de circuito y se puede encontrar en aplicaciones que van desde electrónica de consumo hasta sistemas de guía de aeronaves.
2. Línea de producción
3. Capacidad rígida de PCB para prototipos
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 40 |
Max. cobre (interior / exterior) | 6OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
4. capacidad de FPC
Capas: 20 (incluye 12 capas)
Ancho de línea / espacio (mil) en la capa interna: 3/3, 3.5 / 3.5
Relación de aspecto: 20: 1 (PTH); 1: 1 (vias ocultas)
Diámetro del orificio de perforación mín. (Mil): 6 (mecánico); 4 (láser)
Distancia desde la perforación al conductor (mil): 6
Tolerancia para control de impedancia (+/-): 10%
5. Las consideraciones de la aplicación pueden incluir:
● Envases bien ensamblados donde se requieren conexiones eléctricas en 3 ejes (aplicación estática).
● Conexiones eléctricas donde se requiere que el ensamble se flexione durante su uso (aplicación dinámica).
● Aplicaciones sensibles al peso, como dispositivos de mano, aviones o naves espaciales, donde reemplazan los arneses de cables más pesados y voluminosos.
● En aplicaciones de espacio limitado que prohíben el uso de placas de circuito más gruesas o mazos de cables, las tarjetas de circuitos flexibles tienen varias ventajas.
● Aplicaciones de alto rendimiento donde el calor o los requisitos de aislamiento impiden los materiales de aislamiento típicos.
Como fabricante líder de Circuitos Flexibles, Uniwell suministra y convierte materiales delgados y flexibles y materiales compuestos personalizados a través de una cadena de suministro global. Proporcionamos circuitos flexibles de paso fino de una o varias capas donde las aplicaciones requieren interconexiones en un paquete compacto. Nuestros circuitos flexibles son más pequeños y livianos, y se pueden integrar a la perfección en casi cualquier forma que necesite.
