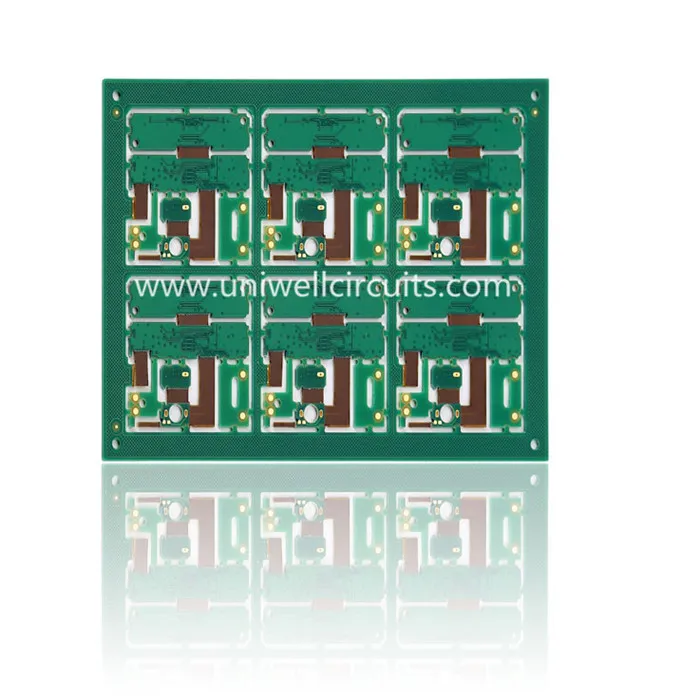

Tratamiento médico Flex circuit board rígido
1. descripción del producto
especificación
nombre: tratamiento médico Flex circuito rígido
Aplicación: instrumento médico
Tratamiento superficial: ENIG
Material: FR-4 + High TG + Dupont Adhesiveless PI
Ancho / espacio de línea: 5 / 3.5mil
Ranura pequeña, barra de película de la cubierta, proceso del material de base, alineación de alta precisión
Aplicación: tratamiento médico
Los Circuitos Uniwell están diseñados a medida para muchos OEM de nivel superior. Fabricado con confiabilidad confiable, nuestro PCB flexible está diseñado para resistir los rigores de las aplicaciones aeroespaciales, médicas y militares. Como un reemplazo de alta confiabilidad para los conjuntos de cables y mazos de cables, la PCB flexible proporciona un ahorro de costos significativo sin una reducción en el rendimiento. Esperamos ser su socio a largo plazo en China.
2. Capacidad de fabricación de circuitos flexibles
Capas: 20 (incluye 12 capas)
Ancho de línea / espacio (mil) en la capa interna: 3/3, 3.5 / 3.5
Relación de aspecto: 20: 1 (PTH); 1: 1 (vias ocultas)
Min. diámetro del orificio de perforación (mil): 6 (mecánico); 4 (láser)
Distancia desde la perforación al conductor (mil): 6
Tolerancia para control de impedancia (+/-): 10%
Usos 3.Flexible de PCB
Al reducir tanto el costo de mano de obra como el tamaño de ensamblaje, los PCB flexibles se utilizan cada vez más en ensambles electrónicos. Algunos de los usos para PCB flexibles:
● Automóviles
● Cámaras
● Teléfonos celulares
● Electrónica militar
● Aviónica
● Computadoras
● Tabletas
4. Ventajas de Flex PCB
Las tarjetas de circuitos impresos flexibles tienen ventajas sobre las PCB rígidas, el cable plano y el cableado discreto:
● Reducción del tamaño / peso general del paquete
● Menos errores de montaje
● Mayor confiabilidad
● Mayor control de la impedancia / inductancia
● Disipación de calor mejorada
● Permite un esquema de empaque tridimensional
● Mejora la apariencia del paquete
5. Embalaje y envío
Embalaje:
Nuestra compañía no solo trata de ofrecer a los clientes un buen producto, sino que también presta atención a ofrecer un paquete completo y seguro. Y aquí preparamos algunos servicios personalizados para todos los pedidos.
Envío:
Para paquetes pequeños o express, le enviaremos los tableros por DHL, TNT, UPS, FedEx. Para productos pesados, podemos enviar sus placas de PC por barco o por aire para ahorrar en el costo del flete. podemos contactarlos para tratar con su envío.
Etiqueta: tratamiento médico flex rígido placa de circuito, China, proveedores, fabricantes, fábrica, barato, personalizado, precio bajo, alta calidad, cita
