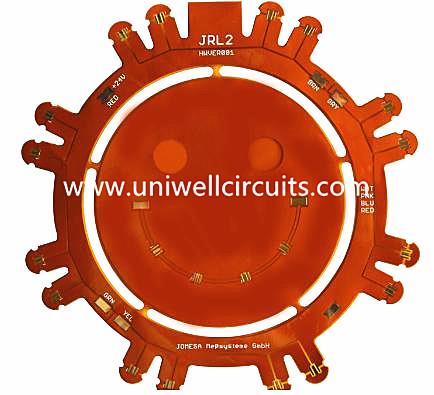

Placa de circuito flexible para electrónica digital
1. descripción del producto
Parametros basicos:
aplicación: electrónica digital
Estructura del material: adhesivo de doble cara + película de cobertura amarilla de baja pérdida + (línea de cobre + pegamento + material base de poliimida dieléctrica de alta frecuencia + pegamento + cobre de línea) + película de cobertura amarilla de baja pérdida.
Resistencia: libre para doblar y girar.
Masculino: + / - 0.03 mm
Espesor: 0.15 mm
Refuerzo: refuerzo de chapa de acero positivo y negativo de 0,15 mm.
Proceso de fabricación: recubrimiento de soldadura, taponamiento, capa de recubrimiento, tipo de recubrimiento de película, resistencia - tipo de soldadura de blindaje.
Tratamiento superficial: oro (oro) 1 ~ 2 micropulgadas.
Ancho mínimo de línea / distancia de línea: 0.06mm / 0.09mm.
Uniwell Circuits Co., Ltd cuenta con un equipo técnico profesional con 10 años de experiencia en la fabricación de PCB, que mejora constantemente el nivel de tecnología de PCB y la capacidad de producción. Como proveedor de PCB, Uniwell no solo ofrece un servicio integral como diseño de PCB, producción de PCB y ensamblado de PCB, sino que también obtiene grandes ventajas en plazos de entrega rápidos y precios competitivos sin compromiso de calidad.
2. Proceso de producción
Es simple para el proceso de producción de construcción flexible rígida, solo refuerzos de unión para circuitos flexibles. Si bien la PCB de flexión flexible es comparativamente compleja, necesitan muchas veces laminaciones. Al fabricar PCB rígidos flexibles, la fábrica necesita tanto máquinas de producción de PCB rígidas como máquinas de producción de PCB flexibles. El control de calidad será más difícil.
3. aplicación
Hoy en día, los circuitos flexibles rígidos se usan generalmente en aplicaciones eléctricas de alta gama, y la mayoría son prototipos, producción de pocos volúmenes, tales como equipos de comunicaciones satelitales, dispositivos médicos, militares. La construcción flexible rígida se usa más ampliamente en teléfonos móviles, computadoras portátiles, sensores .
4. sistema de calidad
Uniwell tiene un sistema totalmente de calidad para garantizar alta calidad, que nos hace ganar el apoyo de nuestros clientes.
5. poco conocimiento --- la historia de la placa de circuito flexible
FPC (circuito impreso flexible) se refiere a una película delgada de polímero aislante que tiene patrones de circuito conductivo adheridos y típicamente provistos de un recubrimiento delgado de polímero para proteger los circuitos conductores. Mientras que la construcción rígida flexible también es un circuito impreso flexible pero está unido con un refuerzo FR4. para fortalecer la rigidez durante el montaje. Por lo tanto, la construcción flexible rígida sigue siendo un circuito flexible.
La electrónica flexible, también conocida como circuitos flexibles, es una tecnología para ensamblar circuitos electrónicos mediante el montaje de dispositivos electrónicos en sustratos de plástico flexible, como poliimida, PEEK o película de poliéster conductor transparente [1]. Además, los circuitos flexibles pueden ser circuitos impresos en plata sobre poliéster. Los conjuntos electrónicos flexibles se pueden fabricar utilizando componentes idénticos utilizados para placas rígidas de circuitos impresos, lo que permite que la placa se adapte a la forma deseada o se flexione durante su uso. Un enfoque alternativo a la electrónica flexible sugiere varias técnicas de grabado para diluir el sustrato de silicio tradicional a unas pocas decenas de micrómetros para obtener una flexibilidad razonable, denominado silicio flexible (radio de curvatura de ~ 5 mm)
