MásPanelMulticapa Rogers PCB
1.Descripción del producto
Especificación

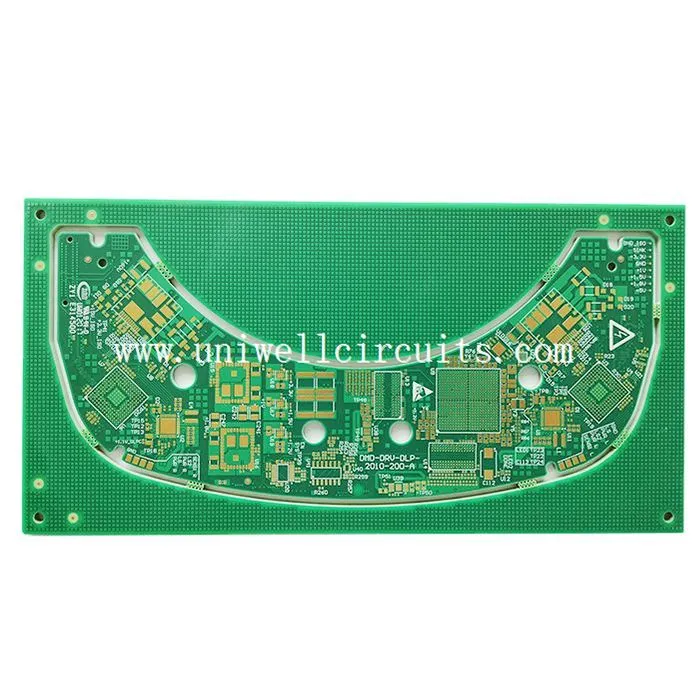

Multicapa Rogers PCB
Recuento de capas: 6
Material: R4350B, 1 OZ para todas las capas
Tack mínimo: 8mil
Espacio mínimo (espacio): 8mil
Agujero mínimo: 0.30mm
Acabado superficial: oro de inmersión
Características: PCB multicapa Rogers con control de impedancia fabricado en una instalación con certificación ISO9001 con tecnología de proceso "por delante de la curva".
Uniwell tiene lo que necesita cuando lo necesita .ofrecemos placas de circuitoimpreso impreso de alta calidad a una variedad de empresas de una amplia gama de empresas. No importa si pides tu PCB de alta frecuencia con material Rogers temprano en el día, tarde en la noche o en cualquier momento durante el día. El nuestro es un servicio las 24 horas. Ofrecemos los precios más competitivos.
No te dejamos colgado una vez que pidas un PCB de alta frecuencia con material Rogers de Uniwell. Nuestros ingenieros de soporte están disponibles las 24 horas del 7 días de la semana para responder a cualquier pregunta o consulta que pueda tener. Tampoco hay un pedido mínimo.
2.Capacidad de producción de placas de circuito de impresión rígida:
Material | FR4,CEM-3,Núcleo metálico, |
Libre de halógenos, Rogers, PTFE | |
máximo. Tamaño de la placa de acabado | 1500X610 mm |
Espesor mínimo de la placa | 0,20 mm |
máximo. Espesor de la placa | 8,0 mm |
Enterrado / Ciego Vía (No cruz) | 0.1mm |
Racionamiento de aspecto | 16:01 |
Tamaño mínimo de perforación (mecánico) | 0,20 mm |
Tolerancia PTH/ Presión de orificio de ajuste /NPTH | +/-0.0762 mm / +/-0.05mm / +/-0.05mm |
máximo. Recuento de capas | 40 |
máximo. cobre (interior/exterior) | 6OZ/10 OZ |
Tolerancia a taladros | +/-2mil |
Registro de capa a capa | +/-3mil |
Ancho de línea/espacio mínimo | 2.5/2.5mil |
Lanzamiento de BGA | 8mil |
Tratamiento superficial | HASL, HASL libre de plomo, |
ENIG, Plata/Tin de inmersión, OSP |
3.Servicio de pruebas
Uniwell ofrece una gama completa de servicios de pruebas. Incluido:
1)100% AOI
2)Pruebas de fucción
3)100% en pruebas de circuitos
4)100% rayos X para pruebas bgA
5)Prueba de espesor de pasta 3D
Cada placa es examinada cuidadosamente por nuestro equipo de inspección dedicado usando AOI y espectadores de alta magnificación. Usando nuestra máquina de rayos X, probamos PCBs a nivel de componente y todo el cableado está completamente inspeccionado y probado.
Las pruebas de flash y las pruebas de unión a la tierra también se pueden llevar a cabo cuando sea necesario.
