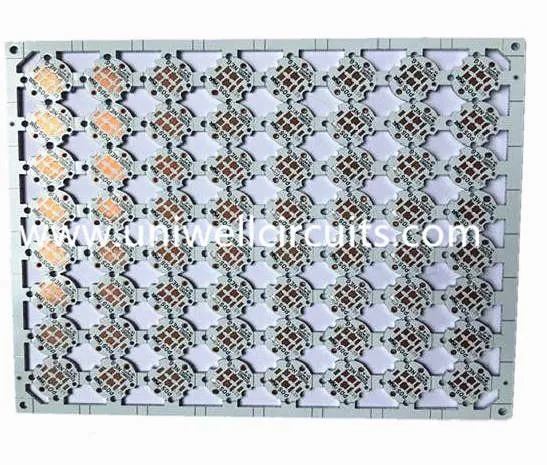

Base de aluminio azul de la máscara de la soldadura led PCB
1. descripción del producto
Descripción
Detalles para la base de aluminio azul de la máscara de la soldadura led PCB | |
Nombre de parte: | Base de aluminio azul de la máscara de la soldadura led PCB |
Material de base: | Laminado base de aluminio |
Recuento de capas: | 1 capa |
Espesor de cobre: | 1oz o 35um |
Espesor de la tabla acabada: | 1.6mm |
Color de máscara de soldadura: | azul / rojo / verde / blanco / amarillo / negro / azul, etc. |
Color de leyenda: | Negro / Blanco / Amarillo |
Acabado de la superficie: | Oro de inmersión |
Perfil: | CNC + V-CUT |
Conductividad térmica: | 2.0W / mK |
Tensión de descomposición de la capa aislada | ≥6KV |
Área de aplicación: | refrigerador LED luz |
Más detalles
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 40 |
Max. cobre (interior / exterior) | 6OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
2. Introducción al video
Uniwell circuitos co., LTD. se estableció en 2007, con sede en Shenzhen, China, especializada en la producción de placas de circuito impreso. Como fabricante de PCB basado en China de larga trayectoria, Uniwell fabrica diferentes tipos de PCB, incluyendo PCB de una cara, PCB de doble cara y PCB multicapa, hasta 40 capas. Nuestros diversos productos de MCPCB, CEM-3 PCB, FR-4 PCB son ampliamente utilizados para iluminación LED, suministro de energía, medición, comunicación, electrónica de consumo, electrónica del automóvil y otras industrias. Ofrecemos una gran variedad de servicios, desde prototipos rápidos de PCB hasta fabricación de PCB de gran volumen. Puede obtener más información sobre Uniwell del video adjunto. Bienvenido a visitar nuestra fábrica, esperamos ser su socio a largo plazo en China.
3. Diagrama de flujo de PCB
4. aplicación
Nuestra placa de circuito alumnio pinted se aplica ampliamente en la industria ligera.
5. Embalaje y envío
Embalaje: bolsa sellada, bolsas antiestáticas, caja adecuada.
Envío: Para paquetes pequeños o express, le enviaremos los tableros por DHL, TNT, UPS, FedEx. Para productos pesados, podemos enviar sus placas de PC por barco o por aire para ahorrar en el costo del flete. podemos contactarlos para tratar con su envío.
Etiqueta: base de aluminio azul de la máscara de la soldadura PCB, China, proveedores, fabricantes, fábrica, barato, modificado para requisitos particulares, precio bajo, alta calidad, cita
