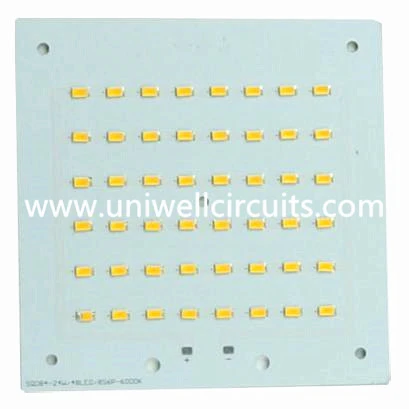

La máscara blanca de la soldadura de aluminio llevó la placa de circuito ligera
1. descripción del producto
La máscara blanca de la soldadura de aluminio llevó la placa de circuito ligera
Especificación:
Layer No: 1 layer
Tamaño de la unidad / mm: 332 * 332 mm
Material: Aluminio
Grosor final: 1.6 mm
Cobre terminado: 70um
Tratamiento de la superficie: HAL (sin plomo), oro de inmersión / plata / estaño, OSP, chapado en oro
Soldermask: blanco
Serigrafía: blanco
Aplicación: todo tipo de luz LED
Capa aislante de PCB de aluminio / capa dieléctrica
La capa aislante es la tecnología central de la PCB de aluminio, que sirve principalmente como función de adhesión, aislamiento y conducción de calor. Cuanto mejor es la conductividad térmica del aislamiento, más rápido los componentes distribuyen el calor cuando trabajan, lo que puede cumplir el propósito de mejorar la carga de potencia de los módulos, reduciendo el volumen, extendiendo la vida útil y aumentando la potencia de salida. Uniwell tiene una gran experiencia en la fabricación de PCB de aluminio con alta conductividad térmica.
2. Información de la empresa
Uniwell Circuits Co., Ltd, fue fundada en Shenzhen, China en abril de 2007. Nuestra fábrica está equipada con maquinaria avanzada. Nuestra fábrica de ensambles cuenta con certificaciones ISO9001, para la fabricación de PCB desnudo también contamos con certificaciones ISO y UL. Por eso, OurPCB es muy capaz de manejar / producir proyectos de ensamblaje de alta calidad que cumplen con los altos estándares de calidad actuales.
3. ¿Cuál es nuestra capacidad artesanal de PCB?
Material | FR4, CEM-3, núcleo de metal, |
Libre de halógeno, Rogers, PTFE | |
Max. Tamaño de la tabla de acabado | 1500X610 mm |
Min. Espesor del tablero | 0.20 mm |
Max. Espesor del tablero | 8.0 mm |
Buried / Blind Via (No cruzado) | 0.1mm |
Relación de aspecto | 16:01 |
Min. Tamaño de perforación (mecánico) | 0.20 mm |
Tolerancia PTH / Orificio de ajuste a presión / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Recuento de capas | 40 |
Max. cobre (interior / exterior) | 6OZ / 10 OZ |
Tolerancia de taladro | +/- 2mil |
Registro de capa a capa | +/- 3mil |
Min. ancho / espacio de línea | 2.5 / 2.5mil |
Paso BGA | 8mil |
Tratamiento de superficies | HASL, HASL sin plomo, |
ENIG, Immersion silver / Tin, OSP |
4.Lillte conocimiento --- LED PCB
LED PCB
A medida que la tecnología de la placa de circuito impreso ha seguido evolucionando, ha allanado el camino para la creación de una gran cantidad de innovaciones de productos emocionantes. Un buen ejemplo es el desarrollo de la PCB para iluminación LED. El LED está soldado a la placa de circuito y presenta un chip que produce la luz cuando está conectado eléctricamente. Un disipador de calor térmico y una base de cerámica se utilizan para unir el chip.
Una placa LED para PCB tiende a generar un gran volumen de calor, lo que dificulta el enfriamiento a través de los medios tradicionales. En consecuencia, las PCB de núcleo metálico se eligen con frecuencia para la aplicación de LED debido a su capacidad mejorada para disipar el calor. El aluminio en particular se usa a menudo para fabricar placas de circuito para luces LED. La PCB de aluminio generalmente incluye una capa delgada de material dieléctrico térmicamente conductivo que puede transferir y disipar el calor con una eficiencia mucho mayor que una PCB rígida tradicional.
Aplicaciones de PCB LED
Las luces LED de PCB se pueden incorporar a numerosas aplicaciones de iluminación debido a su combinación de excelente eficiencia energética, bajo costo y máxima flexibilidad de diseño. Ejemplos incluyen faros automotrices, luces de aterrizaje de pista de aeropuerto, iluminación utilizada en aplicaciones de campo militar, alumbrado público, iluminación de túnel de carretera, iluminación fotovoltaica (solar), linternas y linternas, iluminación de señalización y tráfico, iluminación en quirófanos de hospital, iluminación de planta de alto crecimiento y muchos otros.
Uniwell proporciona soluciones de iluminación LED de PCB eficaces y asequibles
Como proveedor de soluciones PCB de características completas con más de una década de experiencia, somos capaces de proporcionar fabricación de PCB LED, adquisición de componentes y montaje, todo bajo un mismo techo. Podemos trabajar con usted para desarrollar tarjetas de circuitos de núcleo / aluminio de metal personalizadas para sus aplicaciones específicas. Ofrecemos PCB a precios competitivos hechos con material estándar FR-4 que incluye una capa de revestimiento térmico de aluminio que disipará el calor de manera eficiente, mantendrá frescos todos los componentes LED de PCB y mejorará significativamente el rendimiento de sus productos.
Nos enfocamos en brindar un servicio al cliente superior
Uniwell ha desarrollado una sólida reputación por ser un proveedor de soluciones de PCB con el que es fácil hacer negocios. Nuestro experimentado equipo de soporte está disponible por teléfono, chat o correo electrónico para responder sus preguntas y resolver cualquier inquietud. Hasta ahora, ¡hemos logrado una tasa de satisfacción del cliente estelar del 99 por ciento!
