PCB de control de impedancia de alta frecuencia
1. descripción del producto
Especificación

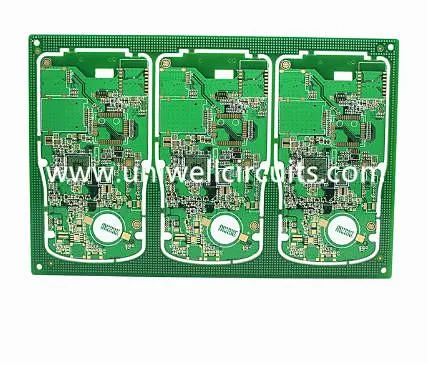

PCB de control de impedancia de alta frecuencia
Capa: 2
Espesor: 1.6 + / - 0.1 mm
Tamaño: 108.82 mm * 88.56 mm
Tablero usado: FR4.
Apertura mínima: 0.3 mm.
Tratamiento superficial: dorado.
Tecnología especial: control de impedancia
Uniwell tiene una amplia experiencia en fabricación de PCB controlada por impedancia,
El 100% cumple con los requisitos del cliente con alta calidad.
2. Introducción de Uniwell
1) Uniwell encontró en 2007, Intech es uno de los fabricantes profesionales de PCB de Shenzhen de China, que tienen dos sucursales SHENZHEN UNIWELL CIRCUITS CO., LTD. y Jiangmen UNIWELL CIRCUITS CO., LTD.
2) cumplió con los más altos estándares internacionales de fabricación al ser aprobado para estos certificados de calidad: ISO9001, ISO14001, TS16949. Estamos certificados por UL para la producción de PCB de una cara, de doble cara y multicapa, y cumplimos con todos los requisitos de las normas IPC y ROHS.
3) 40% de nuestras ventas son ventas de ultramar y exportación a Europa, Estados Unidos y Asia.
4) La mayoría de nuestras placas se utilizan para EMS, productos industriales, eléctricos, médicos y otros.
Ventajas 3.Uniwell:
1) Hacemos PCB desde PCB de doble cara hasta trabajos de HDI de múltiples capas de 40 capas.
2) Si tiene pedidos repetidos de otros proveedores y desea realizar una transferencia a Uniwell, ofreceremos el mejor precio.
3) Excepto por la excelente calidad y el servicio profesional, también pagamos todos los detalles para nuestros clientes, por ejemplo, un paquete para usar paquetes desecantes e indicador de humedad en un paquete sellado al vacío para proteger la PCB.
4) Material: Tenemos material FR4 TG135 / TG158 / TG180normal en existencia, también tenemos CEM3 / ROGERS / ARLON / ISOLA
5) PCB rígidos / flexibles / flex-rígidos con aprobación UL.
6) retroalimentación flexible y rápida para los clientes siempre.
7) La oferta rápida será menos entonces 4 horas, una cierta investigación urgente superior que podemos ofrecer en el plazo de 1 hora.
4. Certificaciones
5. Embalaje y entrega
Embalaje de serie:
Entrega
Enviamos generalmente por DHL, FEDEX, UPS, TNT, también podemos enviar por los requisitos de los clientes.
6. Poco conocimiento --- impedancia controlada
¿Qué es la impedancia?
La impedancia es la combinación de la capacitancia y la inductancia de un circuito cuando se opera a alta frecuencia. Aunque también se mide en ohmios, es algo diferente de la resistencia, que es una característica de DC. La impedancia es una característica de CA, lo que significa que está relacionada con la frecuencia, la resistencia no.
¿Qué es la impedancia controlada?
A menos que haya diseñado cuidadosamente la traza y su entorno, la impedancia es típicamente "no controlada", lo que significa que la impedancia variará en valor de un punto a otro a lo largo de la traza.
A altas frecuencias, las huellas de PCB no se comportan como conexiones simples, la impedancia controlada nos ayuda a garantizar que las señales no se degraden a medida que circulan alrededor de una PCB.
Esencialmente, la impedancia controlada es la coincidencia de las propiedades del material del sustrato con las dimensiones y las ubicaciones del trazo para garantizar que la impedancia de la señal de un trazo esté dentro de un cierto porcentaje de un valor específico. Las placas de impedancia controlada proporcionan un rendimiento de alta frecuencia repetible.
Cuándo usar la impedancia controlada
Cuando una señal debe tener una impedancia particular para funcionar correctamente, se debe usar impedancia controlada. En aplicaciones de alta frecuencia que coincidan con la impedancia de los rastreos de PCB es importante para mantener la integridad de los datos y la claridad de la señal. Si la impedancia de la traza de PCB que conecta dos componentes no coincide con la impedancia característica de los componentes, puede haber un aumento de los tiempos de conmutación dentro del dispositivo o del circuito. También puede haber errores aleatorios.
¿Qué determina la impedancia controlada?
La impedancia característica de un trazo de PCB normalmente se determina por su reactancia inductiva y capacitiva, resistencia y conductancia. Estos factores son una función de las dimensiones físicas de la traza, la constante dieléctrica del material de sustrato de PCB y el espesor dieléctrico. Normalmente, la impedancia de traza de PCB puede oscilar entre 25 y 125 ohmios. El valor de impedancia generado a partir de la estructura de PCB estará determinado por los siguientes factores:
- ancho y espesor de la señal de señal de cobre (arriba y abajo)
- espesor del núcleo o material preimpregnado a cada lado del trazado de cobre
- constante dieléctrica del núcleo y material preimpregnado
- distancia de otras características de cobre
