Con el avance de la tecnología de procesos de nuestra empresa, los productos Semiwell Semi Flex PCB tienen una fuerte confiabilidad, un buen rendimiento de flexión y un costo-efectividad cada vez más alto, y han sido reconocidos por una gran cantidad de clientes, con más y más pedidos. Para atender mejor a los clientes y satisfacer las necesidades de sus productos, lo siguiente introducirá la aplicación, las características y la tecnología de procesos de la junta semi -flexible y el tablero semiclarbonato semi -flexible.
Aplicación de tablero semi flexible
Semi Flex PCB es un tipo de PCB utilizado en el campo de flexión estática, que se obtiene combinando el control de fresado profundo o tecnología de procesamiento flexible rígido (fresado abiertamente cubiertas o ventanas, etc.) en el proceso de procesamiento de placa dura estándar. A menudo adopta una estructura laminada asimétrica y solo es adecuado para procesos de instalación bajo estrés estático.
Por lo general, en algunos escenarios de aplicación, no se requiere flexión dinámica continua, como flexión limitada solo durante la instalación, el reelaboración y el mantenimiento, y el área de flexión no necesita ser demasiado suave. El uso de tableros compuestos flexibles rígidos convencionales es obviamente "usado en exceso" y costoso. En este caso, el uso de tableros semi flexibles con cierta capacidad de flexión puede cumplir con los requisitos.
Aplicación de tablero semi flexible
Debido al uso de placa FR4 rígida delgada o CCL semi flexible en lugar de poliimida FCCL, esta tecnología puede reducir en gran medida su costo de producción.
Adopta un material delgado rígido FR4, que tiene una tasa de absorción de agua más baja que el material PI flexible, y no requiere templado y hornear antes del procesamiento posterior.
Tiene una mejor estabilidad dimensional que las hojas flexibles.
Al igual que R-FPC (Multiflex), puede tener la posibilidad de una instalación tridimensional.
Reduzca los costos de adquisición y logística causados por procesos adicionales de cable, conector y solución.
Mejor confiabilidad debido a menos interfaces.
Tecnología de procesos de placa semi -flexible de Uniwell Circuits
Los tableros semi flexibles a menudo utilizan tres técnicas de producción:
El laminado rígido puro de FR4, la molienda de profundidad controlada y el adelgazamiento, se pueden usar como una zona de flexión flexible controlando el área que debe doblarse a un cierto grosor. Este proceso requiere una alta precisión para controlar la profundidad del equipo, y la uniformidad del exceso de espesor está estrechamente relacionada con el rendimiento de flexión. El grosor desigual puede hacer que el producto se rompa durante el uso.
FR4 está laminado con flexibilidad, y la hoja PP se abre en el área donde la flexibilidad debe exponerse, mientras que la parte rígida no se abre temporalmente. Finalmente, el área rígida suspendida se puede despegar con una frescura de profundidad controlada, y el área doblada del circuito está protegida con una película o tinta flexible. Este proceso conlleva el riesgo de sangría de compresión y fractura semi flexible, lo que conduce directamente a películas y defectos sueltos en la producción de circuitos. Además, el desbordamiento de pegamento que causa dificultad para abrir la cubierta es otra dificultad.
FR4 está laminado con materiales flexibles, y antes de la laminación, las hojas FR4 y PP utilizan la tecnología de placa rígida y flexible con ventanas abiertas en las piezas que deben doblarse. Debido al uso de placas de núcleo delgadas FR4 ordinarias o materiales semi flexibles como área de flexión, este proceso también conlleva el riesgo de rotura y daño. Por lo tanto, se debe tener especial cuidado para protegerlo durante el proceso de producción posterior.
En la actualidad, nuestra empresa está completamente madura en la tecnología de procesos de producir tableros compuestos suaves y duros, y ha podido resolver todas las dificultades técnicas en el proceso de producción. Por lo tanto, al hacer tableros semi -flexibles, utilizamos principalmente la tecnología de proceso de hacer tableros compuestos blandos (el segundo tipo) para producir tableros semi -flexibles, que tienen una alta tasa de calificación del producto, una fuerte confiabilidad y un buen rendimiento de flexión. Nuestros productos han recibido elogios unánime de nuestros clientes.

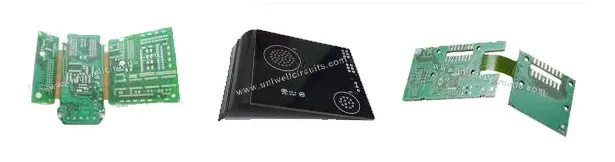

Tablero semi flexible
