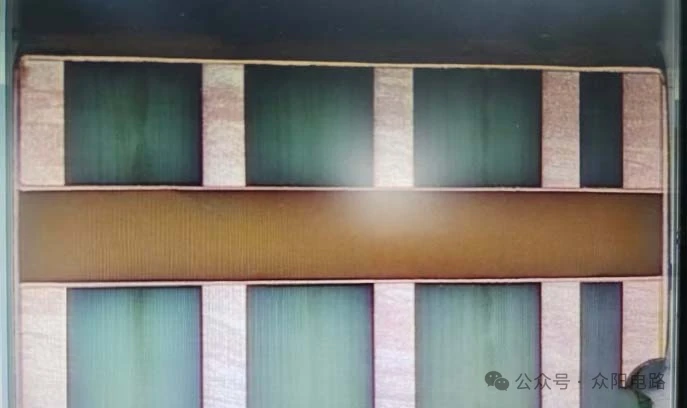

Características: 8 capas, espesor de cobre de cada capa 42 0 μm (12 oz), espesor total de cobre 3.36 mm (96 oz), espesor de placa terminado 6.3 mm, deformación menor o igual a 0.3%
Dificultad
Selección de material
Altos requisitos para la resistencia al calor de los materiales, la necesidad de elegir materiales con alto valor TG, CTE de eje Z pequeño y mejor resistencia al calor
Producción de circuitos
El factor de grabado debe controlarse estrictamente para reducir el efecto en forma de paso del grabado lateral (cuanto más grueso sea el grosor del cobre, mayor será el requisito de precisión de grabado) y la uniformidad general del grabado es extremadamente alta
Laminación
Altos requisitos para el control de efectos de dorado, que afecta la fuerza combinada de cobre y resina
Área grande sin cobre (aproximadamente 25*50 mm en algunas áreas), pegamento difícil de llenar, propenso a los vacíos deficientes en pegamento
Alto espesor de cobre, grosor de placa grande, deformación menor o igual a 0. 3%, etc., necesita usar materiales con alto valor TG, CTE de eje Z pequeño y buena resistencia al calor
Espesor de la placa de 6.3 mm, difícil de controlar la temperatura de presión, es difícil garantizar la consistencia de la temperatura de la misma placa; Afectando el efecto de llenado y la deformación, etc.
Perforación
Grosor total de cobre 3.36 mm, apertura mecánica mínima 0. 6 mm, perforación mecánica máxima 8 mm; La broca de perforación se lleva rápidamente, se genera temperatura alta durante la perforación y es difícil garantizar la calidad de la perforación; Los requisitos para el rendimiento de la plataforma de perforación, la broca y los métodos de proceso son extremadamente altos
Electrochapado
Para garantizar que el cobre del orificio cumpla completamente con los requisitos de diseño (mayor o igual a 30 μm), el grosor\/peso de la placa, el control del proceso de producción es fácil de eliminar el tablero y causar pérdidas
Agujero de tapón de resina
El grosor de la placa es de 6.3 mm y la apertura es de 1.1 mm. Es difícil controlar la planitud, las burbujas, las grietas, etc. del orificio del tapón; y es difícil de moler
Máscara de soldadura
El grosor de cobre es de 420 μm. Para garantizar que la calidad de la máscara de soldadura cumpla con los requisitos, es difícil controlarlo
Otros
El peso de la placa (tamaño 280*457 mm es de aproximadamente 8 libras\/pieza), espesor de la placa, espesor de cobre, la línea horizontal de todo el proceso y cada detalle del proceso de producción son muy altos, y se requiere una persona dedicada para hacer un seguimiento de cerca
