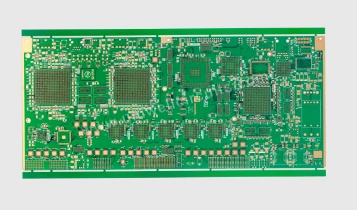

Como componente importante de los dispositivos electrónicos modernos,placa de circuito de ocho capasDesempeñan un papel crucial en la industria electrónica. Es un medio importante conectado a otros componentes electrónicos y desempeña un papel crucial en el rendimiento y la estabilidad de los circuitos.
El primer paso es preparar las materias primas. El primer paso para producir placas de circuitos es preparar las materias primas. Los sustratos de PCB que se utilizan habitualmente incluyenES-4, placas de alta TG, etc., y se deben seleccionar los materiales adecuados según los requisitos específicos del producto. Además, es necesario comprar materiales auxiliares como pasta de soldadura y láminas de cobre.
El segundo paso es diseñar los planos. El departamento de diseño dibuja los planos de diseño de la placa de circuito basándose en el esquema del circuito y los requisitos proporcionados por el cliente, incluidos los métodos de cableado y conexión de cada capa. Una vez completado el diseño del plano, es necesario revisarlo y modificarlo para garantizar que el diseño cumpla con los requisitos de producción.
El tercer paso es producir la fabricación de la placa. Haga una versión impresa basada en los dibujos de diseño. La fabricación de la placa incluye pasos como el recubrimiento con adhesivo fotosensible, la exposición, el revelado y el recubrimiento con cobre. Al utilizar adhesivo fotosensible yexposiciónTecnología, el patrón de diseño se transfiere a una lámina de cobre y el exceso de lámina de cobre se elimina mediante el desarrollo, completando finalmente la fabricación de la placa.
Paso 4, galvanizar los orificios. Los orificios de galvanoplastia cubren toda la superficie de la placa con una lámina de cobre para conectar circuitos de diferentes capas, lo cual es muy importante en la producción de placas de circuitos de ocho capas. La galvanoplastia de orificios es el proceso de utilizar un equipo de galvanoplastia de orificios para colocar toda la placa de circuitos en un electrolito y utilizar corriente para liberar y depositar iones de cobre en los orificios.
Paso 5, producción de la capa interna. La producción de la capa interna se refiere al proceso de prensado de una placa impresa prefabricada sobre la capa central mediante alta temperatura y alta presión. Al prensar, el sustrato FR-4 se une con una lámina de cobre. Además, es necesario procesar la placa de circuito mediante procesos como corte mecánico y perforación CNC.
Paso 6, revestimiento entre capas. En una placa de circuito de ocho capas, se deben utilizar materiales de revestimiento entre capas para unir cada capa y proporcionar fijación y aislamiento. El revestimiento entre capas es el proceso de aplicar un agente de revestimiento entre capas termoendurecible sobre una lámina de cobre y luego curarla mediante prensado en caliente.
Paso 7, tratamiento de la superficie. El tratamiento de la superficie tiene como objetivo aumentar la adherencia de la pasta de soldadura y evitar la oxidación y la corrosión. Los métodos de tratamiento de la superficie más comunes incluyen HASL, ENIG, OSP, etc. Entre ellos, HASL implica sumergir la placa de circuito en un horno de estaño y seleccionar el espesor de capa de HASL adecuado mediante el control del espesor del revestimiento.
Paso 8, ensamblaje y soldadura. La placa de circuito de ocho capas producida debe ensamblarse y soldarse, es decir, se sueldan varios componentes electrónicos a la placa de circuito. Este paso requiere el uso de equipos automatizados para soldar los componentes y la placa de circuito mediante la fusión de pasta de soldadura.
La fabricación de una placa de circuito de ocho capas es un proceso complejo que requiere un estricto cumplimiento del flujo del proceso y de los estándares de funcionamiento. Durante el proceso de producción, es necesario prestar atención a factores de control como la temperatura, el tiempo y el entorno para garantizar la calidad y la fiabilidad de la placa de circuito.
