Selección de la capa de placa y el grosor de la placa:
1, Factores generales a considerar al seleccionar el grosor de la placa Cuando seleccione el grosor de placa apropiado para las placas de PCB con diferentes capas, múltiples factores deben considerarse de manera integral, como la integridad de la señal, la resistencia mecánica, el rendimiento de la disipación de calor, la complejidad del circuito, el costo de fabricación, etc.

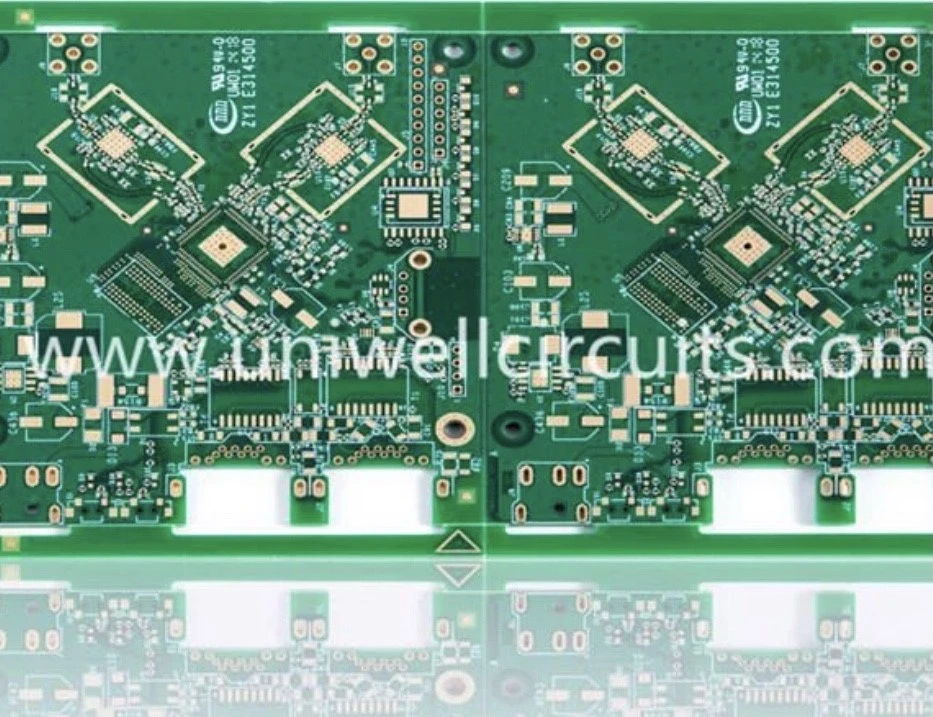

2, referencia para seleccionar el grosor de la placa de PCB con diferentes capas (1) 2-4 Selección de pcB de pcb: espesores comunes son 0. 8 mm, 1. 0 mm, 1.2 mm, 1.6 mm, y 2. 0 mm, con 1.6 mm que cumplen con la mayoría de los requisitos de aplicación mientras mantiene una buena estabilidad y confiabilidad.
Influencia Factores de transmisión de señalización: con menos capas, la transmisión de la señal es relativamente simple, y estos espesores generalmente pueden garantizar la integridad de la señal. Resistencia mecánica: para los diseños simples de circuito, estos espesores son suficientes para proporcionar el soporte mecánico requerido. Los costos más altos, pero dentro de este rango de capa, los espesores comunes mencionados anteriormente son relativamente fáciles de fabricar, y la diferencia de costos es relativamente pequeña.
(2) 6- Capa PCB Selección de la placa: la capa interna 1/2oz -1 oz, capa externa 1oz -2 oz (donde oz es la unidad del grosor de aluminio de cobre). El grosor general del tablero es comúnmente alrededor de 1.6 mm, pero también se puede ajustar dentro de un cierto rango de acuerdo con las necesidades específicas.
factor de influencia
Integridad de la señal: a medida que aumenta el número de capas, la complejidad de la transmisión de la señal aumenta ligeramente, y un grosor de aluminio de cobre apropiado ayuda a garantizar la calidad de la señal. Resistencia mecánica: puede cumplir con los requisitos de soporte mecánico de algunos circuitos moderadamente complejos. Al seleccionar el grosor apropiado de la lámina de cobre para las capas internas y externas, es posible cumplir con los requisitos de disipación de calor hasta cierto punto.

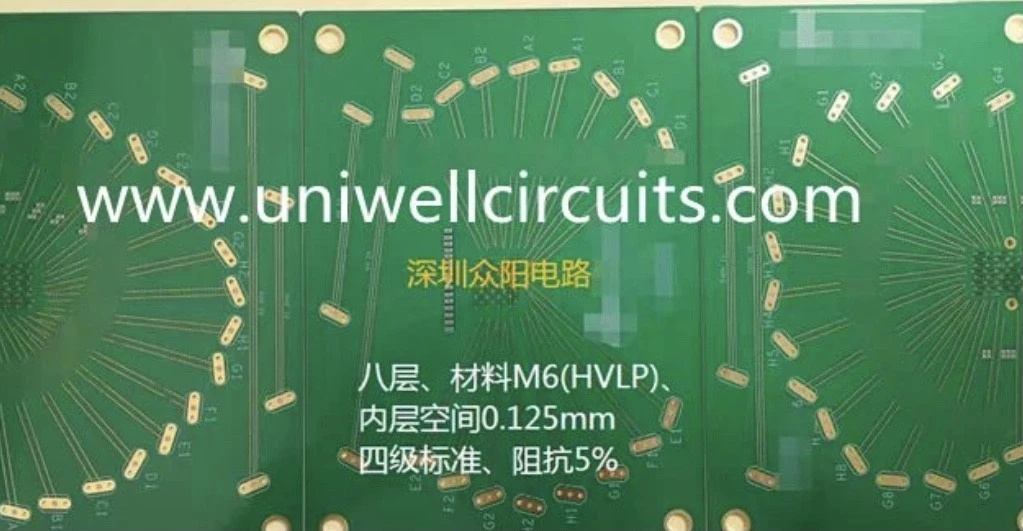

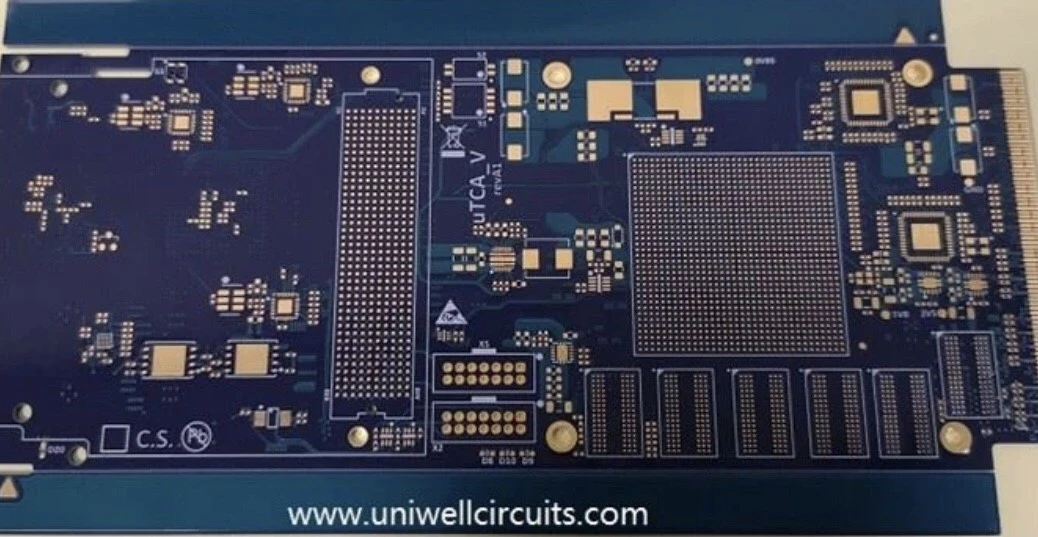

(3) 8- Capa PCB placa de placa de placa de espesor SelectionInner Place: Generalmente, el grosor de la placa de capa interna 1-4 se puede seleccionar como 0. 1mm.outer Panel: El espesor del panel exterior { {5}} se puede seleccionar como 0. 15 mm. Esta estructura apilada puede garantizar la integridad de la señal y la resistencia mecánica al tiempo que cumple con los requisitos del rendimiento de la disipación de calor, pero los requisitos específicos de cada proyecto pueden variar y deben ajustarse de acuerdo con las situaciones reales.
factor de influencia
Integridad de la señal: la estructura en capas de 8- placas de capa es relativamente compleja, y el grosor de la placa de capa interna es ligeramente mayor que la de la placa de capa externa, lo que ayuda a mejorar la integridad de la señal. Permite que la placa de capa 8- resistir varias fuerzas y presiones durante el ensamblaje, asegurando la estabilidad de toda la placa. La capa y la capa externa más gruesa ayudan a mejorar el rendimiento de la disipación de calor, adecuado para algunos productos electrónicos de alta densidad de potencia, como amplificadores, inversores, etc.

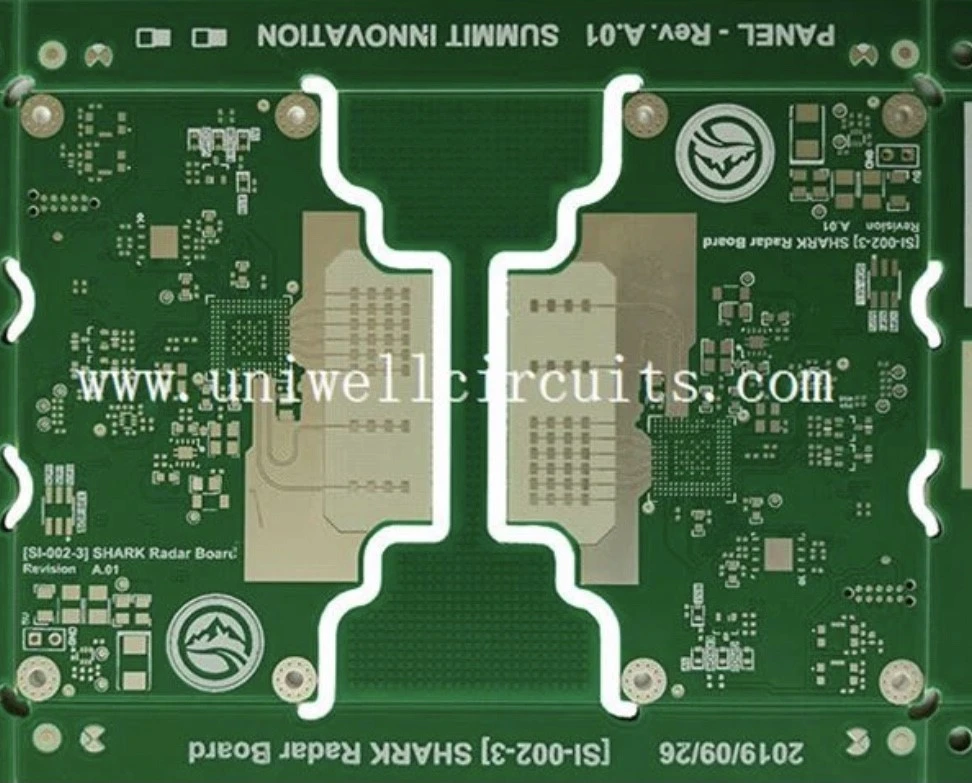

(4) 14-16 Capa PCB Selección de pCBThickness: capa interna 1/2oz -1 oz, capa externa 1oz -2 oz. El grosor general de la junta se determina de acuerdo con los requisitos específicos de diseño y fabricación. Por lo general, el grosor se controla tanto como sea posible para reducir los costos y cumplir con los requisitos del espacio de instalación al tiempo que cumple con los requisitos de rendimiento.
factor de influencia
Integridad de la señal: cuando hay múltiples capas, garantizar que la integridad de la señal se vuelva más compleja, y la selección precisa del grosor de la lámina de cobre es importante. Resistencia mecánica: la estabilidad mecánica general de la estructura de la capa múltiple debe considerarse para evitar la deformación causada por el grosor de la placa irrazonable .
