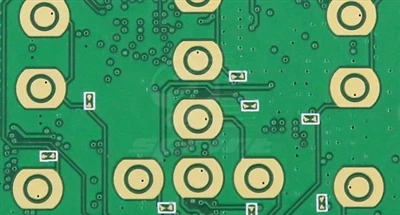

La placa PCB de control de impedancia de alta precisión desempeña un papel clave para garantizar la integridad de la señal y mejorar el rendimiento general del equipo. El proceso de producción implica múltiples pasos complejos y precisos, cada uno de los cuales tiene un profundo impacto en la calidad y el rendimiento del producto final.
1, selección de materiales
(1) Material del sustrato
Se prefiere el control de impedancia de alta precisión para materiales de alta-frecuencia con valores altos de Tg y bajos valores de Dk, como ROGERS4350B, Taconic RF-35, etc. Los materiales con alta Tg pueden mantener buenas propiedades físicas en entornos de alta temperatura, lo que garantiza la estabilidad de las placas PCB en condiciones de trabajo complejas. Un valor Dk bajo puede reducir eficazmente el retraso y la pérdida durante la transmisión de la señal y mejorar la velocidad y la calidad de la transmisión de la señal. Al mismo tiempo, parámetros como la tolerancia del espesor del material y la rugosidad de la lámina de cobre también son cruciales y deben controlarse estrictamente, ya que estos factores afectarán directamente la precisión del cálculo de la impedancia y el efecto de transmisión de la señal.
(2) Material de lámina de cobre
La elección de una lámina de cobre con baja rugosidad superficial puede reducir la dispersión y la pérdida de señal durante la transmisión en la superficie de la lámina de cobre. Por ejemplo, existen diferencias en las características entre la lámina de cobre electrolítico y la lámina de cobre laminada. La lámina de cobre laminada, debido a su estructura superficial más fina, funciona mejor en la transmisión de señales de alta-frecuencia y se usa comúnmente en la producción de placas PCB de control de impedancia de alta-precisión que requiere una calidad de señal extremadamente alta.
2, proceso de producción
(1) Producción de circuito de capa interna
Transferencia de patrones: mediante la tecnología de fotolitografía, el patrón del circuito diseñado se transfiere a un laminado revestido de cobre-a través de una fotomáscara. Este proceso requiere que la máquina de exposición tenga capacidades de exposición y posicionamiento de alta -precisión, lo que garantiza la precisión de la transferencia gráfica, evita problemas como el desplazamiento de la línea y la deformación y, por lo tanto, garantiza la precisión y consistencia de la línea.
Proceso de grabado: el equipo de grabado de canales verticales se utiliza comúnmente para el grabado de capas internas para garantizar la uniformidad del grabado de líneas. Controlar con precisión el factor de grabado entre 1,8-2,2, mediante el monitoreo en tiempo real y el ajuste dinámico de los parámetros de grabado, como la concentración de la solución de grabado, la temperatura, la presión de pulverización, etc., garantiza la estabilidad del proceso de grabado, hace que el ancho del circuito grabado cumpla con los requisitos de diseño y reduce el impacto de la desviación del ancho de la línea en la impedancia.
(2) Proceso de compresión
Pretratamiento del material: controle estrictamente el tiempo de preapilamiento para evitar daños por humedad al material de la capa interna y a la lámina semicurada. Los materiales húmedos pueden producir defectos como burbujas y delaminación durante el proceso de laminación, lo que puede afectar la fuerza de unión entre capas y el rendimiento eléctrico de las placas PCB.
Control de parámetros de compresión: adopción de un sistema de control de distribución de presión preciso para garantizar una distribución uniforme de la fuerza en todas las partes durante el proceso de compresión. Implemente una gestión de curva de calentamiento segmentada, establezca temperaturas apropiadas en diferentes etapas según las características de los diferentes materiales, para curar completamente la lámina semicurada y formar una buena unión entre capas. Al mismo tiempo, asegúrese de que el grado de vacío alcance -0,095 MPa o superior, eliminando eficazmente el aire entre capas y las sustancias volátiles, y mejorando la calidad de la compresión.
(3) Perforación y galvanoplastia
Perforación: Se utilizan máquinas perforadoras CNC de alta precisión para las operaciones de perforación para garantizar que las posiciones de perforación precisas y los diámetros de los orificios cumplan con los requisitos de diseño. La desviación de la perforación puede provocar conexiones de circuito deficientes y afectar el rendimiento eléctrico, especialmente para placas PCB de control de impedancia de interconexión de alta-densidad y alta-precisión, donde se requiere que la precisión de la perforación sea mayor.
Galvanoplastia: el metal se deposita en la pared del orificio y en la superficie del circuito mediante un proceso de galvanoplastia para lograr la conexión eléctrica. Es necesario controlar estrictamente la uniformidad del espesor del revestimiento de cobre, garantizar que el espesor de la pared del orificio y el recubrimiento de la superficie sean consistentes y evitar una resistencia inconsistente causada por diferencias en el espesor del recubrimiento, que pueden afectar la transmisión de la señal.
(4) Producción de circuitos de capa exterior.
De manera similar a la producción de circuitos de capa interna, los circuitos de capa externa se producen mediante procesos de transferencia gráfica y grabado. Sin embargo, debido al contacto directo entre el circuito exterior y el mundo exterior, se exigen mayores exigencias a la calidad de su superficie. Es necesario asegurarse de que los bordes del circuito estén limpios, lisos y libres de defectos como rebabas y espacios para reducir las interferencias durante la transmisión de la señal.
(5) Tratamiento superficial
Elija procesos de tratamiento de superficies de alta planitud como ENIG u OSP. La tecnología ENIG puede proporcionar un buen rendimiento de soldadura y confiabilidad de la conexión eléctrica, mientras que su capa de oro puede prevenir eficazmente la oxidación de la superficie del cobre; La tecnología OSP tiene las ventajas de un proceso simple y de bajo costo, y puede formar una película protectora sobre la superficie del cobre para garantizar la soldabilidad durante la soldadura. Durante el procesamiento, es necesario controlar la uniformidad del espesor del revestimiento de cobre para garantizar que la rugosidad de la superficie Ra sea menor o igual a 0,4 μm, a fin de cumplir con los requisitos de transmisión de señales de alta-precisión para la calidad de la superficie.
3, Pruebas y Verificación
(1) Inspección de apariencia
Al combinar la inspección visual manual con un equipo de inspección óptica automatizado, se lleva a cabo una inspección completa de la superficie de la placa PCB. El contenido de la inspección incluye la integridad del circuito, la presencia de cortocircuitos, circuitos abiertos, espacios entre circuitos, residuos de grabado y otros defectos de apariencia para garantizar que la apariencia de la placa PCB cumpla con los estándares de calidad.
(2) Análisis seccional
Mediante un mecanismo de corte de alta-precisión, la placa PCB se corta en una dirección específica y los cortes se observan y miden utilizando un microscopio digital. El contenido de medición incluye parámetros clave como el ancho de línea, el espesor de la lámina de cobre y la uniformidad del espesor de la capa dieléctrica, para verificar si el proceso de fabricación cumple con los requisitos de diseño y proporcionar datos de respaldo para la optimización del proceso.
(3) Prueba de impedancia
Utilice equipos de prueba de impedancia profesionales como TDR para realizar pruebas de impedancia en placas PCB. Según el valor objetivo de impedancia diseñado, el error de impedancia debe controlarse dentro de ± 8%. Para productos de alta-precisión, es incluso necesario controlar dentro de ± 5%. Registre las características de la forma de onda de la prueba, analice el coeficiente de reflexión y determine la calidad de transmisión de la señal en la placa PCB. Si se encuentra una desviación excesiva de la impedancia, se debe rastrear la causa y ajustarla de manera oportuna.
(4) Verificación de confiabilidad
Realizar pruebas de choque térmico para simular el uso de placas PCB en diferentes ambientes de temperatura y verificar su confiabilidad bajo estrés térmico; Realizar pruebas de confiabilidad IST para evaluar el rendimiento del aislamiento de las placas PCB; Implemente pruebas de tolerancia CAF para detectar si las placas de PCB producirán cables de ánodo conductores en entornos hostiles como humedad y campos eléctricos, lo que afectará el rendimiento eléctrico y garantizará un funcionamiento estable y confiable de las placas de PCB en diversos escenarios de aplicaciones complejos.
4, control de calidad
(1) Establecer una base de datos de parámetros de proceso
Durante el proceso de producción, se mantienen registros detallados de los parámetros del proceso para cada lote de productos, como el tiempo de grabado, temperatura, presión de prensado, tiempo, temperatura, corriente de galvanoplastia, tiempo, etc., y se establece una base de datos de parámetros del proceso. Al analizar los datos en la base de datos, resuma el impacto de diferentes parámetros del proceso en la calidad del producto, proporcione referencia para la producción posterior y logre la optimización y estandarización de los parámetros del proceso.
(2) Implementar el análisis de capacidad del proceso SPC
Utilizando técnicas estadísticas de control de procesos, monitoreo y análisis en tiempo real-de características de calidad clave en el proceso de producción, como ancho de línea, impedancia, espesor de recubrimiento, etc. Al calcular el índice de capacidad del proceso, se evalúa la estabilidad y la capacidad del proceso de producción, se detectan rápidamente fluctuaciones anormales en el proceso y se toman las medidas correspondientes para realizar ajustes, garantizando que el proceso de producción esté siempre en un estado controlado.
(3) Implementar el sistema de confirmación del primer artículo.
Antes de que se produzca oficialmente cada lote de productos, el primer producto se fabrica y se inspecciona exhaustivamente, incluida la apariencia, el tamaño, el rendimiento eléctrico, la impedancia, etc. Solo después de que el primer producto pase pruebas y confirmaciones estrictas y cumpla con todos los estándares de calidad, se puede llevar a cabo la producción en masa para evitar la producción de una gran cantidad de productos no calificados debido a problemas de proceso.
(4) Establecer un mecanismo de trazabilidad
Asigne un código de trazabilidad único a cada placa PCB, registrando toda la información del proceso, desde la adquisición, la producción y el procesamiento de la materia prima, las pruebas hasta el embalaje y el envío. Una vez que ocurren problemas de calidad durante el uso posterior del producto, toda la información relevante durante el proceso de producción se puede rastrear rápidamente a través del código de trazabilidad, rastreando con precisión la causa raíz del problema y tomando medidas oportunas, como retiradas y mejoras, para mejorar la calidad del producto y la satisfacción del cliente.
