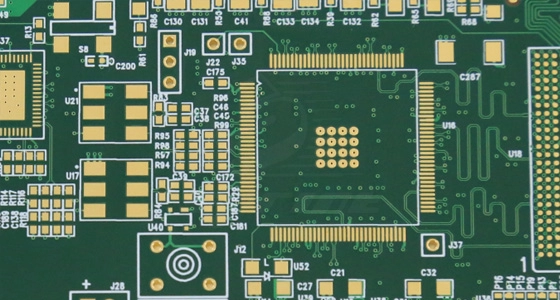

Como componente central de los dispositivos electrónicos, la placa de circuito impreso, que parece ser una placa plana, en realidad contiene una estructura compleja compuesta de múltiples capas con diferentes funciones. Cada capa es como un componente clave en los instrumentos de precisión y desempeña un papel indispensable en el funcionamiento de los dispositivos electrónicos. Comprender las funciones de cada capa en la placa de circuito impreso puede ayudar a las personas a obtener una comprensión más profunda de los principios de funcionamiento de los dispositivos electrónicos y proporcionar importantes fundamentos teóricos para el diseño, la fabricación y el mantenimiento electrónicos.
1. Capa conductora: un canal de transmisión de señales y energía.
(1) Capa conductora exterior
La capa conductora exterior de la placa de circuito impreso generalmente se encuentra en las capas superior e inferior de la placa de circuito y es el área principal para soldar los pines de los componentes electrónicos. Estas dos capas están cubiertas con una fina capa de lámina de cobre mediante tecnología revestida de cobre-, que tiene buena conductividad y puede proporcionar puntos de conexión eléctrica para componentes electrónicos. Por ejemplo, en un tablero de control de LED simple, la capa conductora superior se puede usar para soldar las clavijas de los chips de LED, mientras que la capa conductora inferior se puede usar para conectar algunas clavijas de la fuente de alimentación y el chip de control. Al mismo tiempo, los cables de la capa conductora exterior se encargan de conectar varios componentes para formar un circuito completo, logrando la transmisión de señales y energía eléctrica. En el diseño de circuitos de alta-frecuencia, el diseño de la capa conductora externa también debe considerar la integridad de la señal. Al controlar la longitud, el ancho y el espaciado del circuito, se pueden reducir la reflexión de la señal y la diafonía.
(2) Capa conductora interna
En el caso de las placas de circuito impreso de múltiples-capas, la capa conductora interna desempeña un papel crucial en la transmisión de señales y la distribución de energía. La capa conductora interna también está compuesta de lámina de cobre y se forman patrones de circuitos complejos mediante un proceso de grabado. Estas líneas son como una "red de transporte" dentro de una placa de circuito, que conecta componentes de diferentes áreas. En las placas base de computadora de alto-rendimiento, la capa conductora interna se divide en múltiples capas de energía y señal. La capa de energía se utiliza para proporcionar un suministro de energía estable para varios componentes electrónicos, como los diferentes voltajes requeridos por la CPU, la memoria y otros componentes de la placa base, que se distribuyen a través de la capa de energía interna; La capa de señal es responsable de transmitir señales de datos de alta-velocidad, como la línea de transmisión de datos entre la CPU y la tarjeta gráfica. Disponiéndolo razonablemente en la capa interna, se pueden reducir efectivamente las interferencias externas, asegurando la estabilidad y precisión de la transmisión de la señal.
2, capa de aislamiento: una barrera sólida para garantizar el aislamiento eléctrico
La capa aislante está situada entre las capas conductoras y está hecha principalmente de materiales aislantes, como tableros de tela de vidrio de resina epoxi. Su función principal es lograr el aislamiento eléctrico entre capas conductoras, evitar cortocircuitos entre circuitos con diferentes capas conductoras y garantizar que la corriente fluya de acuerdo con el circuito predeterminado. El rendimiento de la capa aislante es crucial para la fiabilidad general de la placa de circuito impreso. Los materiales aislantes de alta calidad tienen alta resistencia de aislamiento, baja constante dieléctrica y buenas propiedades mecánicas. En circuitos de alto-voltaje, la capa de aislamiento debe soportar altos voltajes sin romperse. Por ejemplo, en la placa de circuito impreso de un adaptador de corriente, la capa de aislamiento debe garantizar un aislamiento seguro entre las partes de entrada de alto-voltaje y de salida de bajo-voltaje para evitar el riesgo de descarga eléctrica para los usuarios. Al mismo tiempo, la capa aislante también proporciona soporte mecánico para la capa conductora, mejorando la resistencia y estabilidad generales de la placa de circuito, haciéndola menos propensa a deformarse o dañarse durante la instalación y el uso.
3, capa protectora: una armadura protectora que resiste la erosión externa.
(1) Capa de máscara de soldadura
La capa de máscara de soldadura generalmente está cubierta sobre la capa conductora exterior de la placa de circuito impreso y es una capa de tinta aislante verde (u otros colores). Su función principal es evitar puentes de soldadura durante el proceso de soldadura y evitar cortocircuitos entre diferentes circuitos debido a la adhesión de la soldadura. La capa de máscara de soldadura se expone mediante exposición, revelado y otros procesos para abrir ventanas en las posiciones de las almohadillas de soldadura que deben soldarse, exponiendo la lámina de cobre, mientras que otras áreas se cubren con tinta de máscara de soldadura. En el proceso de soldadura por ola para la producción en masa de productos electrónicos, la capa de máscara de soldadura puede evitar eficazmente que la soldadura se adhiera a áreas sin almohadilla, mejorando la precisión y la eficiencia de producción de la soldadura. Además, la capa de máscara de soldadura también puede proteger la lámina de cobre en la superficie de la placa de circuito de la erosión ambiental externa, como evitar que la humedad y los gases corrosivos en el aire oxiden y corroan la lámina de cobre, extendiendo así la vida útil de la placa de circuito impreso.
(2) Capa de serigrafía
La capa de serigrafía se encuentra encima de la capa de máscara de soldadura y generalmente se imprime con tinta blanca. Se utiliza principalmente para identificar la posición, polaridad, modelo y otra información importante de componentes en placas de circuito. Por ejemplo, el tamaño del embalaje y la dirección de polaridad de componentes como resistencias, condensadores, diodos, etc. se marcarán en la placa de circuito impreso mediante serigrafía, lo que facilita a los técnicos identificar rápidamente los componentes durante el montaje y el mantenimiento. Además, la capa de serigrafía también imprime información de identificación como el nombre, el número de versión y el fabricante de la placa de circuito, lo que ayuda con la trazabilidad y gestión del producto. La presencia de capas de serigrafía hace que la producción, montaje y mantenimiento de placas de circuito sea más conveniente y eficiente, reduciendo la tasa de fallas causadas por errores en la instalación de componentes.
4, otras capas funcionales especiales
(1) Capa de disipación de calor
En algunos dispositivos electrónicos de alta-potencia y que generan significativamente calor, como tarjetas gráficas de alto-rendimiento y módulos de alimentación de servidor, se instalan capas de disipación de calor dedicadas en la placa de circuito impreso. La capa de disipación de calor suele estar hecha de un material metálico con buena conductividad térmica, como cobre o aluminio, que está en estrecho contacto con el elemento calefactor y puede disipar el calor rápidamente. Al coordinar la capa de disipación de calor con los disipadores de calor (como disipadores de calor y ventiladores), la temperatura de los componentes electrónicos se puede reducir de manera efectiva, asegurando que funcionen dentro del rango de temperatura de funcionamiento normal y evitando la degradación del rendimiento o incluso daños a los componentes causados por el sobrecalentamiento.
(2) Capa protectora
Para dispositivos electrónicos sensibles a interferencias electromagnéticas, como equipos de comunicación, instrumentos electrónicos médicos, etc., se agregará una capa protectora a la placa de circuito impreso. La capa protectora generalmente está compuesta de materiales metálicos como láminas de cobre y láminas de aluminio. A través del tratamiento de conexión a tierra, puede guiar señales de interferencia electromagnética externa hacia el suelo y evitar que las señales electromagnéticas generadas dentro de la placa de circuito se filtren e interfieran con otros dispositivos electrónicos. El diseño y la disposición de la capa de blindaje deben optimizarse de acuerdo con los entornos electromagnéticos específicos y los requisitos del equipo para lograr el mejor efecto de blindaje electromagnético, garantizando el funcionamiento normal y la calidad de la señal de los dispositivos electrónicos.
