Para atender mejor a los clientes y satisfacer sus necesidades especiales de productos especiales de alta gama, Uniwell Circuits ha invertido continuamente y exploró activamente la investigación en software/hardware. A través de los esfuerzos conjuntos del equipo, ha desarrollado con éxito una placa de circuito de varias capas con una estructura PTFE completa (politetrafluoroetileno o comúnmente conocido como PTFE), con todos los indicadores que cumplen con los estándares de diseño, y ha aprobado pruebas de calidad y ganado el reconocimiento del cliente.
Estructura PTFE completa
Estructura PTFE completa (politetrafluoroetileno o comúnmente conocida como PTFE) placa de circuito de múltiples capas. El material PTFE es resistente a temperaturas altas/bajas (se puede usar durante mucho tiempo a -180 ~ 260 grados), tiene una fuerte estabilidad química, un coeficiente de baja fricción, tensión superficial baja y es suave.
Características: Por lo tanto, es extremadamente difícil hacer placas de circuito de estructura de presión simple/doble y mixta, y la dificultad del proceso de hacer que las placas de circuito de múltiples capas de estructura PTFE completa que usen esto es aún más explosivo. Tiene requisitos extremadamente altos para el control general de los detalles de producción, especialmente las dificultades del proceso, como presionar, perforar, metalización de agujeros, máscara de soldadura y apariencia, están llenos de desafíos. A continuación se muestra la información principal sobre la placa multicapa estructurada completamente estructurada de nuestra empresa.

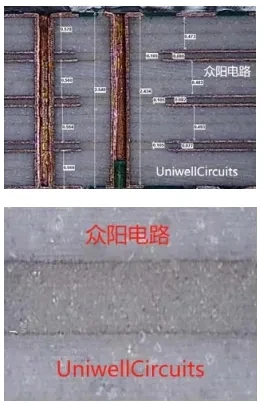

| Información del producto (capas y estructura) | Imágenes de productos | Estructura interna del producto |
|---|---|---|
|
1. 4- Capa estructura PTFE completa Material: Serie Rogers: RO3003 PTFE+Cerámica+tela de fibra de vidrio 1 0 GHZ: DK 3. 0/df 0.0010 Características del proceso: orificio de tapón de resina, bordes de metal |
 |
|
|
2. 8- Capa estructura PTFE completa Material: RO3003: PTFE+cerámica+tela de fibra de vidrio 1 0 GHZ: DK 3. 0/df 0.0010 Hoja adhesiva RO1200 1 0 GHZ: DK 2.97/DF 0.0012 Características del proceso: Apertura mínima 0. 25 mm Espaciado mínimo 0. 07 mm |
 |
 |
|
3. 4- Capa estructura PTFE completa Material: Serie Taconic: RF -35 PTFE+Cerámica+tela de fibra de vidrio 1 0 GHZ: DK 3.5/DF 0.0011 Características del proceso: espesor de la placa de 2.4 mm, agujeros de enrollamiento, espacio de capa interna de 0. 18 mm |
 |
  |
|
4. 4- Capa estructura PTFE completa Material: Serie Wangling: F4BM PTFE+Cerámica+tela de fibra de vidrio 1 0 GHZ: DK 2.2/DF 0.001 Características artesanales: hundimiento plateado |
 |
  |
|
5. Descripción del material del politetrafluoroetileno: Rogers: RT5880/5870, RT6035TC, RO3003, RO1200, etc. Taconic: TLT, TLX, Tly, RF -35, TSM-DS3, etc. Rogers Wanling: 44 milímetros
|
|
|
(Tabla 1) Información sobre la placa múltiple de la estructura PTFE completa
La placa de circuito de múltiples capas PTFE no solo tiene un excelente rendimiento eléctrico, sino que también tiene características sobresalientes, como resistencia a la temperatura, resistencia a la corrosión y resistencia al desgaste. En entornos extremos, las placas de circuito de múltiples capas PTFE pueden permanecer tan estables como las rocas, generando continuamente una operación estable y proporcionando un soporte confiable para inyectar una potencia creciente en sus dispositivos electrónicos.
Características del material PTFE
| Rendimiento eléctrico | Tiene una constante dieléctrica extremadamente baja (aproximadamente 2. 0) y tangente de pérdida dieléctrica (tan bajo como 2 × 10 ^ -4), lo que ayuda a reducir la pérdida de energía durante la transmisión de la señal y mejorar la eficiencia y la estabilidad de la transmisión de la señal. |
| estabilidad térmica | El material PTFE tiene una excelente estabilidad térmica y puede usarse durante mucho tiempo en entornos de hasta 260 grados sin degradación del rendimiento, lo que garantiza una operación confiable de placas de circuito en entornos de alta temperatura. |
| resistencia a la corrosión | Resistencia a la corrosión incomparable, casi puede resistir la erosión de todos los productos químicos, incluidos ácidos fuertes, bases fuertes, solventes orgánicos, etc., lo que permite a las placas de circuito de múltiples capas PTFE mantener un rendimiento estable a largo plazo incluso en entornos químicos duros. |
| propiedad física | Con una alta resistencia a la tensión y a la flexión, así como una baja tasa de absorción de agua (menos del 1%), estas características ayudan a mejorar la durabilidad general y la confiabilidad de la placa de circuito. |
| Rendimiento de aislamiento | Los excelentes materiales de aislamiento eléctrico tienen resistividad de volumen extremadamente alta y resistividad de la superficie, lo que puede evitar efectivamente la descomposición eléctrica y garantizar el funcionamiento seguro de los circuitos. |
(Tabla 2) Características del material PTFE
Los materiales PTFE deben usarse principalmente en varios campos
Campos ampliamente aplicables: comunicación de alta frecuencia, equipo médico de precisión, aeroespacial, ingeniería militar, electrónica automotriz, etc.
| Comunicación de alta frecuencia | Como el material preferido para equipos de comunicación de alta frecuencia, como 5G y 6G, las placas de circuito multicapa PTFE se utilizan ampliamente en componentes clave como antenas, filtros y divisores de potencia debido a su constante y pérdida dieléctrica extremadamente baja, para mejorar la eficiencia y la estabilidad de la transmisión de señal y contribuir al desarrollo rápido de la edad de información. |
| Precisión médica | Su alta pureza y biocompatibilidad lo convierten en una opción ideal para dispositivos electrónicos médicos, salvaguardar la salud humana; Por ejemplo, en equipos médicos como marcapasos y dispositivos de diagnóstico de ultrasonido, las placas de circuito multicapa PTFE se utilizan para conectar y transmitir señales electrónicas, asegurando la precisión y confiabilidad del equipo. |
| Eads | En el campo aeroespacial, las placas de circuito multicapa PTFE se utilizan para fabricar componentes electrónicos clave para satélites, cohetes y otras naves espaciales debido a su excelente estabilidad térmica y resistencia a la corrosión. En entornos extremos, pueden mantener un rendimiento estable y proporcionar un fuerte soporte para el funcionamiento normal de la nave espacial. |
| Ingeniería militar | Ampliamente utilizado en la fabricación de equipos electrónicos militares, como sistemas de radar, comunicaciones por satélite, equipos militares portátiles y otros dispositivos de comunicación de alta frecuencia, puede garantizar la transmisión de señal estable en entornos hostiles y garantizar una alta calidad de señal; |
| Electrónica automotriz | En vehículos eléctricos y vehículos autónomos, las placas de circuito multicapa PTFE se utilizan en unidades de control electrónicas clave, como sistemas de gestión de baterías y controladores de motores para garantizar la seguridad y la confiabilidad de los vehículos debido a sus excelentes propiedades eléctricas y de aislamiento. |
(Tabla 3) Los materiales de PTFE deben usarse principalmente en varios campos
Estructura PTFE completa
